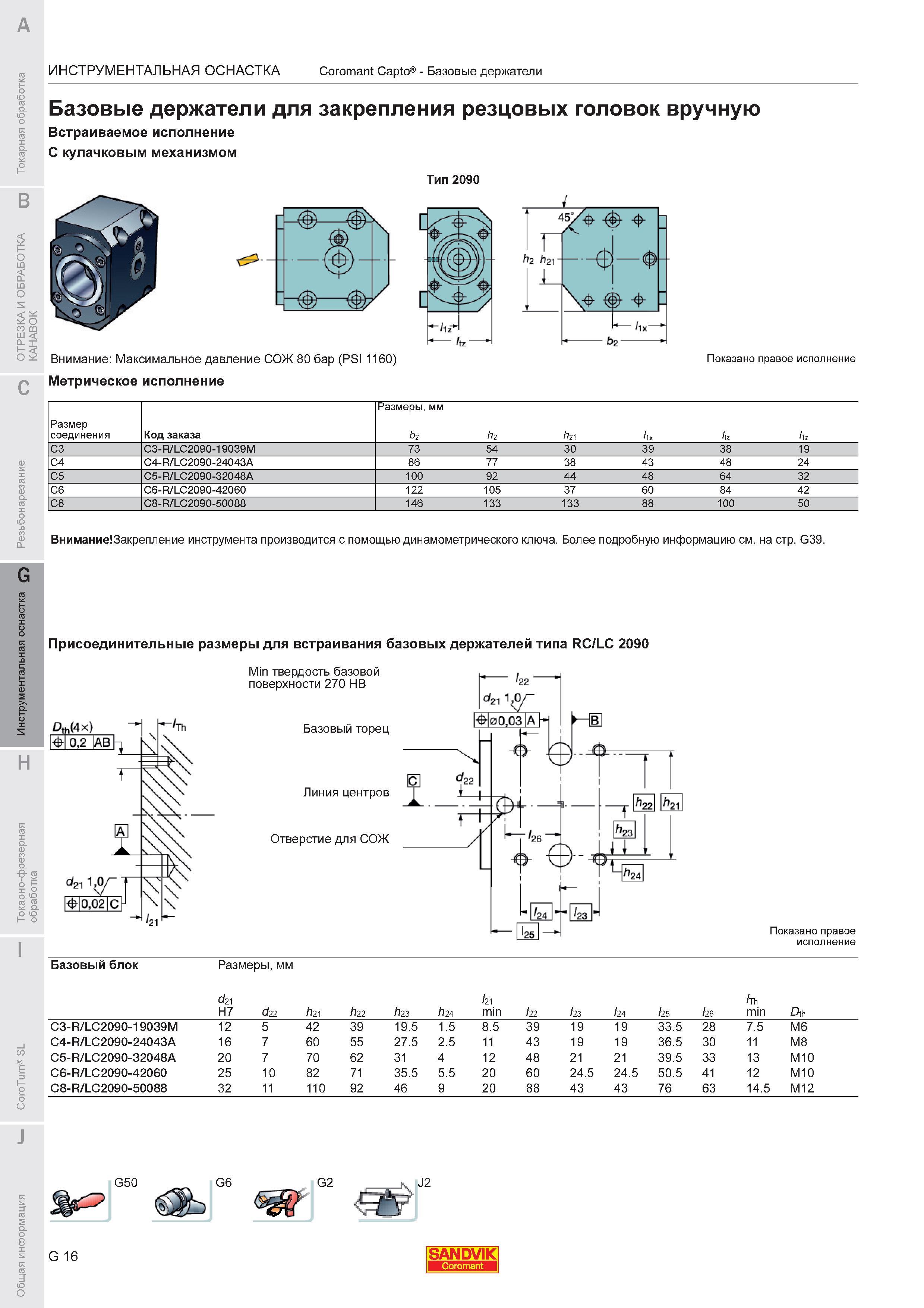

692 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.G16

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. G16 0692 Lab2u

Инструментальная оснастка Coromant Capto Базовые держатели Базовые держатели для закрепления резцовых головок вручную Встраиваемое исполнение С кулачковым механизмом Тип 2090 Внимание Максимальное давление СОЖ 80 бар (PSI 1160) Метрическое исполнение Показано правое исполнение Размер соединения Код заказа Размеры мм b h In liz 12 C3 C3-R/LC2090-19039M 73 54 30 39 38 19 C4 C4-R/LC2090-24043A 86 77 38 43 48 24 C5 C5-R/LC2090-32048A 100 92 44 48 64 32 C6 C6-R/LC2090-42060 122 105 37 60 84 42 C8 C8-R/LC2090-50088 146 133 133 88 100 50 Внимание Закрепление инструмента производится с помощью динамометрического ключа. Более подробную информацию см. на стр. G39. Присоединительные размеры для встраивания базовых держателей типа RC LC 2090 Min твердость базовой поверхности 270 HB Базовый торец Линия центров Отверстие для СОЖ Показано правое исполнение Базовый блок Размеры мм d2i 21 fjh H7 d22 h2i h22 h23 h24 min 22 23 24 25 26 min Dth C3-R/LC2090-19039M 12 5 42 39 19.5 1.5 8.5 39 19 19 33.5 28 7.5 M6 C4-R/LC2090-24043A 16 7 60 55 27.5 2.5 11 43 19 19 36.5 30 11 M8 C5-R/LC2090-32048A 20 7 70 62 31 4 12 48 21 21 39.5 33 13 M10 C6-R/LC2090-42060 25 10 82 71 35.5 5.5 20 60 24.5 24.5 50.5 41 12 M10 C8-R/LC2090-50088 32 11 110 92 46 9 20 88 43 43 76 63 14.5 M12 G50 G 16 SANDVIK
