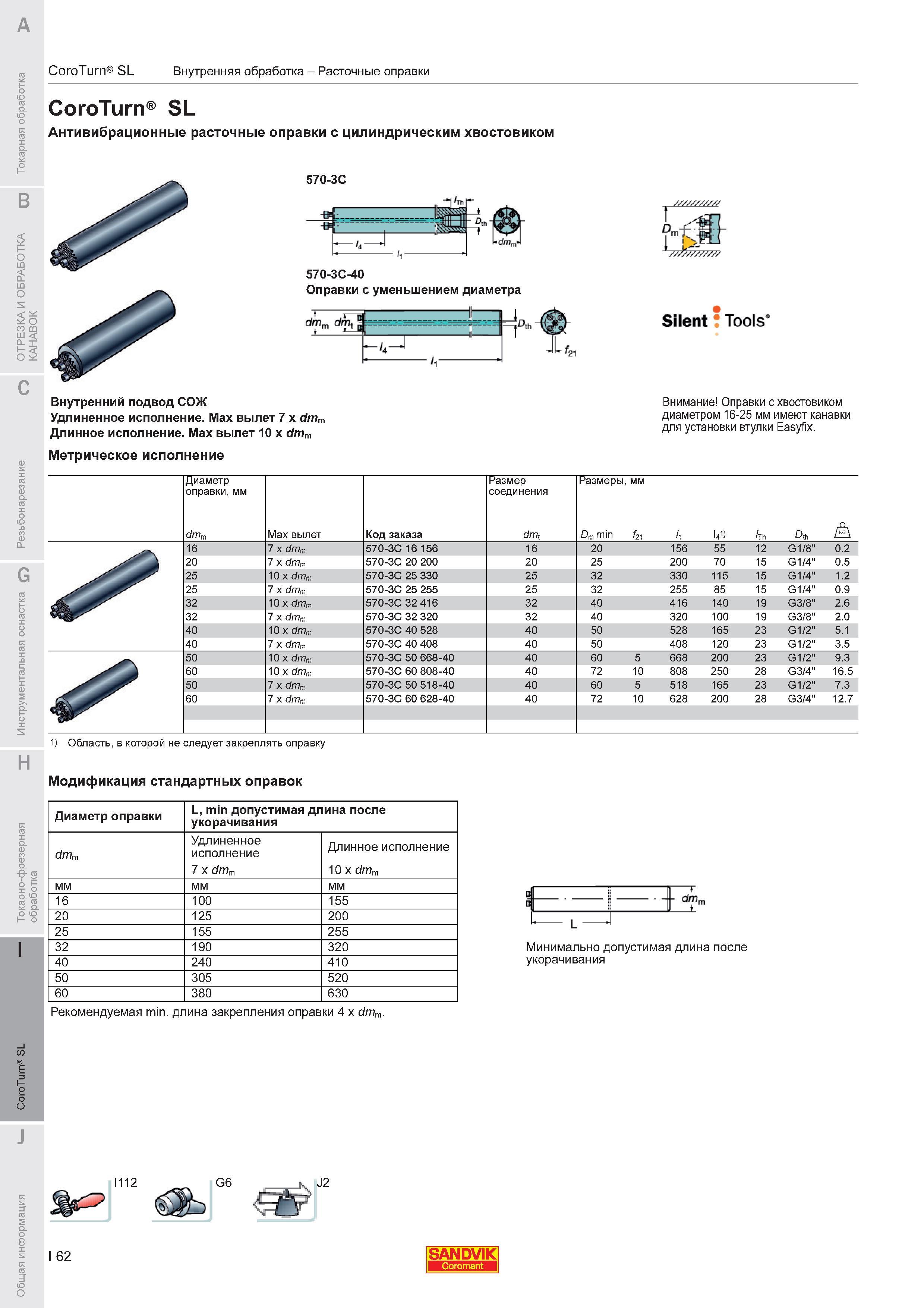

CoroTurn SL Внутренняя обработка Расточные оправки CoroTurn SL Антивибрационные расточные оправки с цилиндрическим хвостовиком 570-3C 570-3C-40 Оправки с уменьшением диаметра Внутренний подвод СОЖ Удлиненное исполнение. Max вылет 7 x dmm Длинное исполнение. Max вылет 10 x dmm Метрическое исполнение Silent Tools Внимание Оправки с хвостовиком диаметром 16-25 мм имеют канавки для установки втулки Easyfix. Диаметр оправки мм drnm Max вылет Код заказа Размер соединения dm Размеры мм Dm min f21 1 U1 Hb D U 16 7 x dmm 570-3C 16 156 16 20 156 55 12 G1 8" 0.2 20 7 x dmm 570-3C 20 200 20 25 200 70 15 G1 4" 0.5 25 10 x dmm 570-3C 25 330 25 32 330 115 15 G1 4" 1.2 25 7 x dm 570-3C 25 255 25 32 255 85 15 G1 4" 0.9 32 10 x dmm 570-3C 32 416 32 40 416 140 19 G3 8" 2.6 32 7 x dm 570-3C 32 320 32 40 320 100 19 G3 8" 2.0 40 10 x dmm 570-3C 40 528 40 50 528 165 23 G1 2" 5.1 40 7 x dm 570-3C 40 408 40 50 408 120 23 G1 2" 3.5 50 10 x dmm 570-3C 50 668-40 40 60 5 668 200 23 G1 2" 9.3 60 10 x dmm 570-3C 60 808-40 40 72 10 808 250 28 G3 4" 16.5 50 7 x dmm 570-3C 50 518-40 40 60 5 518 165 23 G1 2" 7.3 60 7 x dm 570-3C 60 628-40 40 72 10 628 200 28 G3 4" 12.7 Область в которой не следует закреплять оправку Модификация стандартных оправок Диаметр оправки L min допустимая длина после укорачивания dmm Удлиненное исполнение 7 x dmm Длинное исполнение 10 x dmm мм мм мм 16 100 155 20 125 200 25 155 255 32 190 320 40 240 410 50 305 520 60 380 630 - dm L Минимально допустимая длина после укорачивания Рекомендуемая min. длина закрепления оправки 4 x dmm I112 G6 J2 62 SANDVIK
