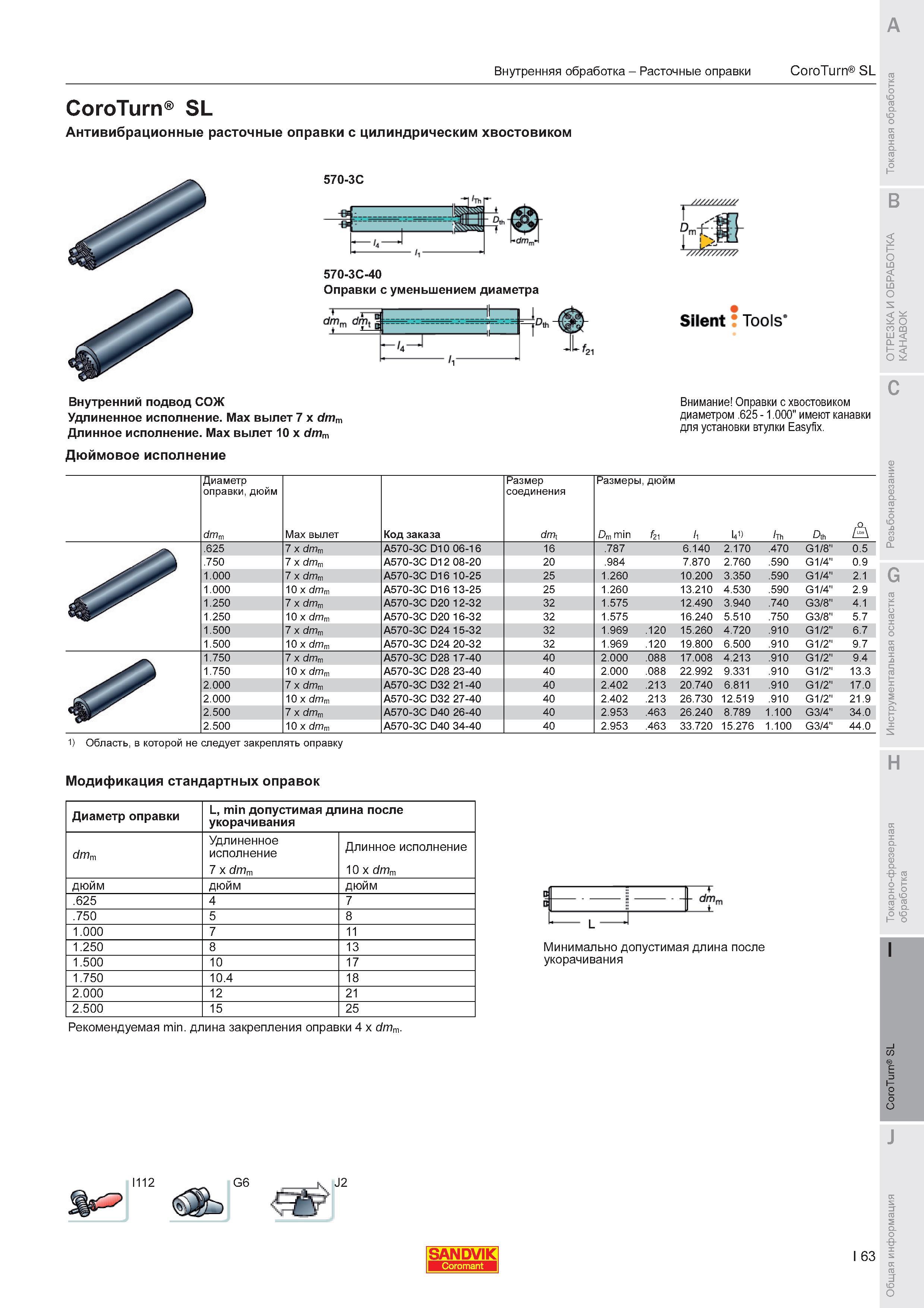

Внутренняя обработка Расточные оправки CoroTurn SL CoroTurn SL Антивибрационные расточные оправки с цилиндрическим хвостовиком 570-3C 570-3C-40 Оправки с уменьшением диаметра Silent Tools Внутренний подвод СОЖ Удлиненное исполнение. Max вылет 7 x dmm Длинное исполнение. Max вылет 10 x dmm Дюймовое исполнение Внимание Оправки с хвостовиком диаметром .625 - 1.000" имеют канавки для установки втулки Easyfix. Диаметр оправки дюйм Размер соединения Е 1 Max вылет Код заказа dm .625 7 x dmm A570-3C D10 06-16 16 .750 7 x dmm A570-3C D12 08-20 20 1.000 7 x dmm A570-3C D16 10-25 25 1.000 10 x dmm A570-3C D16 13-25 25 1.250 7 x dmm A570-3C D20 12-32 32 1.250 10 x dmm A570-3C D20 16-32 32 1.500 7 x dmm A570-3C D24 15-32 32 1.500 10 x dmm A570-3C D24 20-32 32 1.750 7 x dmm A570-3C D28 17-40 40 1.750 10 x dmm A570-3C D28 23-40 40 2.000 7 x dmm A570-3C D32 21-40 40 2.000 10 x dmm A570-3C D32 27-40 40 2.500 7 x dmm A570-3C D40 26-40 40 2.500 10 x dmm A570-3C D40 34-40 40 Размеры дюйм Dm min fn 1 U1 h Ah V .787 6.140 2.170 .470 G1 8" 0.5 .984 7.870 2.760 .590 G1 4" 0.9 1.260 10.200 3.350 .590 G1 4" 2.1 1.260 13.210 4.530 .590 G1 4" 2.9 1.575 12.490 3.940 .740 G3 8" 4.1 1.575 16.240 5.510 .750 G3 8" 5.7 1.969 .120 15.260 4.720 .910 G1 2" 6.7 1.969 .120 19.800 6.500 .910 G1 2" 9.7 2.000 .088 17.008 4.213 .910 G1 2" 9.4 2.000 .088 22.992 9.331 .910 G1 2" 13.3 2.402 .213 20.740 6.811 .910 G1 2" 17.0 2.402 .213 26.730 12.519 .910 G1 2" 21.9 2.953 .463 26.240 8.789 1.100 G3 4" 34.0 2.953 .463 33.720 15.276 1.100 G3 4" 44.0 Область в которой не следует закреплять оправку Модификация стандартных оправок Диаметр оправки L min допустимая длина после укорачивания dmm Удлиненное исполнение 7 x dmm Длинное исполнение 10 x dmm дюйм .625 4 7 .750 5 8 1.000 7 11 1.250 8 13 1.500 10 17 1.750 10.4 18 2.000 12 21 2.500 15 25 в + - dm D J Минимально допустимая длина после укорачивания Рекомендуемая min. длина закрепления оправки 4 x dmm. I112 G6 J2 SANDVIK Coromant 63
