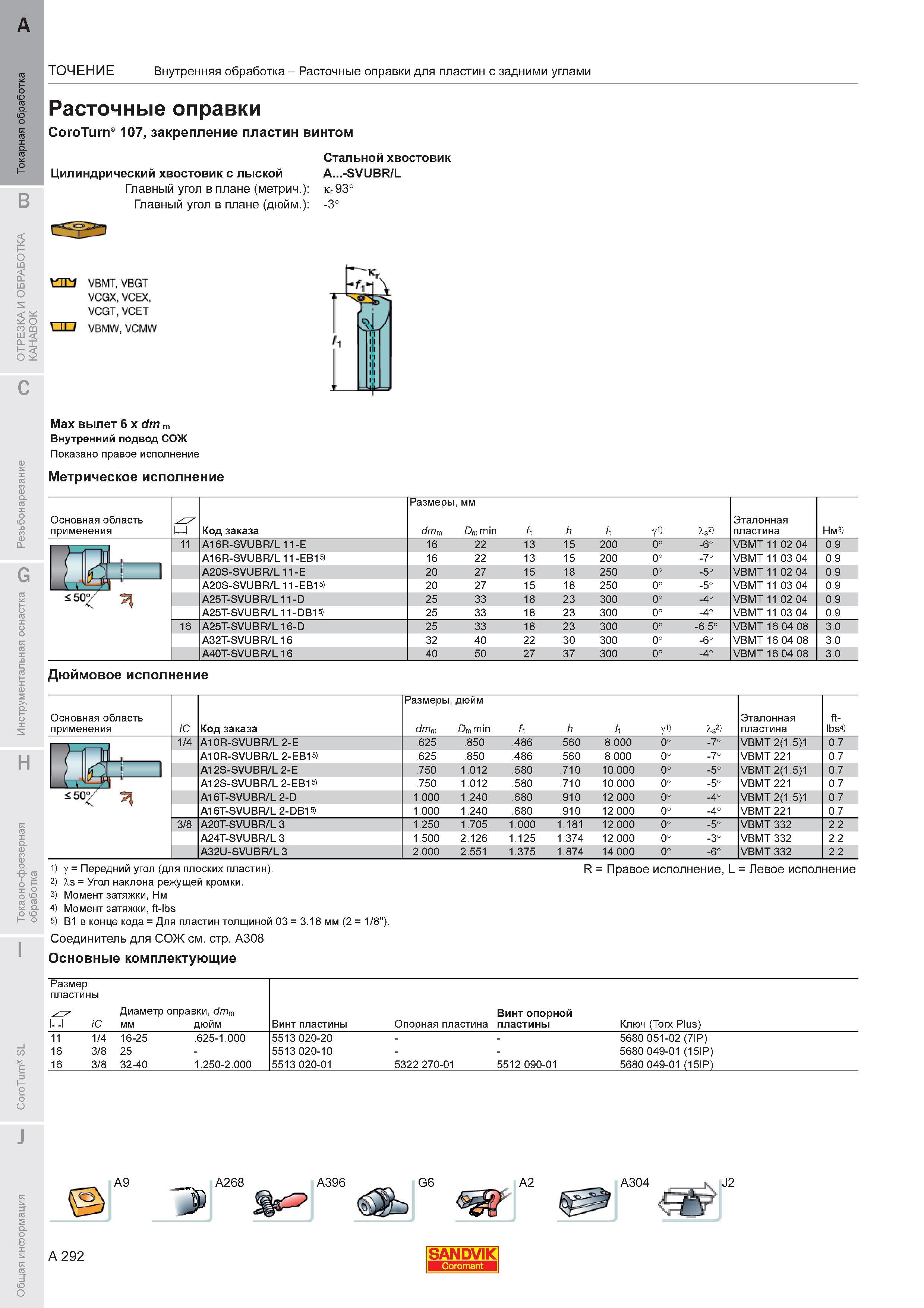

Расточные оправки Sandvik Coromant CoroTurn 107 закрепление пластин винтом Цилиндрический хвостовик с лыской Главный угол в плане (метрический) Главный угол в плане (дюймовый) Стальной хвостовик A...-SVUBR/L Kr 93 -3 Max вылет 6 x dm m Внутренний подвод СОЖ Показано правое исполнение Метрическое исполнение Основная область применения ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Код заказа Размеры dmm мм Dm min h 1 y1) Xs2) Эталонная пластина Нм 11 A16R-SVUBR/L 11-E 16 22 13 15 200 0 -6 VBMT 11 02 04 0.9 A16R-SVUBR/L 11-EB15) 16 22 13 15 200 0 -7 VBMT 11 03 04 0.9 A20S-SVUBR/L 11-E 20 27 15 18 250 0 -5 VBMT 11 02 04 0.9 A20S-SVUBR/L 11-EB15) 20 27 15 18 250 0 -5 VBMT 11 03 04 0.9 A25T-SVUBR/L 11-D 25 33 18 23 300 0 -4 VBMT 11 02 04 0.9 A25T-SVUBR/L 11-DB15) 25 33 18 23 300 0 -4 VBMT 11 03 04 0.9 16 A25T-SVUBR/L 16-D 25 33 18 23 300 0 -6.5 VBMT 16 04 08 3.0 A32T-SVUBR/L 16 32 40 22 30 300 0 -6 VBMT 16 04 08 3.0 A40T-SVUBR/L 16 40 50 27 37 300 0 -4 VBMT 16 04 08 3.0 Дюймовое исполнение о Код заказа Размеры дюйм dm Dm min h 1 y1) Xs2) Эталонная пластина ft- lbs 1 4 A10R-SVUBR/L 2-E .625 .850 .486 .560 8.000 0 -7 VBMT 2(1.5)1 0.7 A10R-SVUBR/L 2-EB15) .625 .850 .486 .560 8.000 0 -7 VBMT 221 0.7 A12S-SVUBR/L 2-E .750 1.012 .580 .710 10.000 0 -5 VBMT 2(1.5)1 0.7 A12S-SVUBR/L 2-EB15) .750 1.012 .580 .710 10.000 0 -5 VBMT 221 0.7 A16T-SVUBR/L 2-D 1.000 1.240 .680 .910 12.000 0 -4 VBMT 2(1.5)1 0.7 A16T-SVUBR/L 2-DB15) 1.000 1.240 .680 .910 12.000 0 -4 VBMT 221 0.7 3 8 A20T-SVUBR/L 3 1.250 1.705 1.000 1.181 12.000 0 -5 VBMT 332 2.2 A24T-SVUBR/L 3 1.500 2.126 1.125 1.374 12.000 0 -3 VBMT 332 2.2 A32U-SVUBR/L 3 2.000 2.551 1.375 1.874 14.000 0 -6 VBMT 332 2.2 Основная область применения у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs 5) B1 в конце кода Для пластин толщиной 03 3.18 мм (2 1 8") Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины о Диаметр оправки dmm мм дюйм 11 1 4 16-25 .625-1.000 16 3 8 25 - 16 3 8 32-40 1.250-2.000 Винт пластины Винт опорной Опорная пластина пластины Ключ (Torx Plus) 5513 020-20 5513 020-10 5513 020-01 5322 270-01 5512 090-01 5680 051-02 (7IP) 5680 049-01 (15IP) 5680 049-01 (15IP) A9 A268 A396 A2 A304 J2 A 292 SANDVIK
