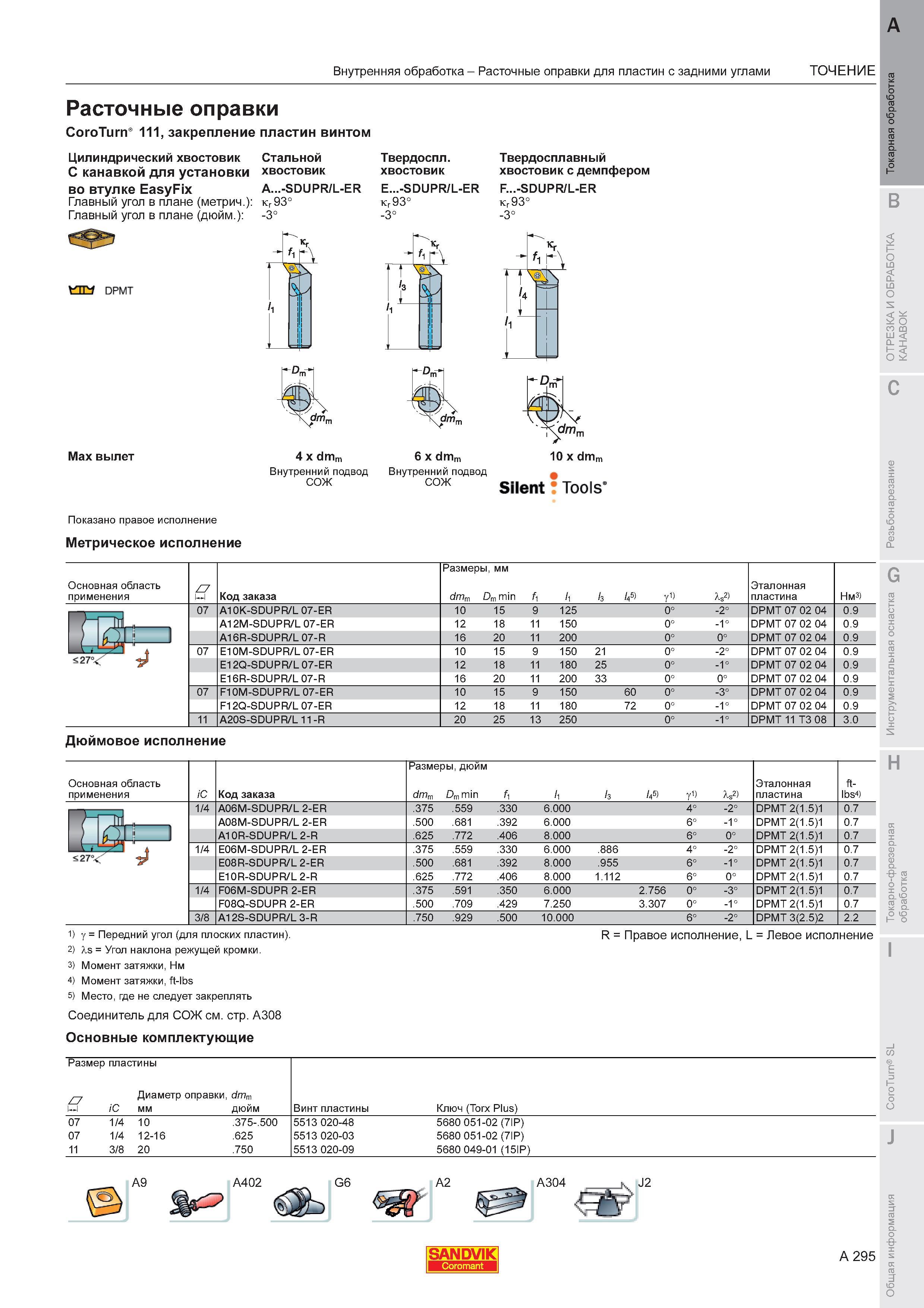

Расточные оправки Sandvik CoroTurn 111 закрепление пластин винтом Цилиндрический хвостовик Стальной С канавкой для установки хвостовик во втулке Ea

Расточные оправки Sandvik CoroTurn 111 закрепление пластин винтом Цилиндрический хвостовик Стальной С канавкой для установки хвостовик во втулке EasyFix Главный угол в плане (метрический) кг 93 Главный угол в плане (дюймовый) -3 Max вылет Твердоспл. Твердосплавный хвостовик хвостовик с демпфером A...-SDUPR/L-ER E...-SDUPR/L-ER F...-SDUPR/L-ER кг 93 -3 fir 4 x dmn кг 93 -3 гт 6 x dmn Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Внутренний подвод Внутренний подвод СОЖ СОЖ 10 x dmn Silent Tools Показано правое исполнение Метрическое исполнение Основная область применения Z7 Код заказа Размеры dm D мм m min 1 h 5) y1) V) Эталонная пластина 07 A10K-SDUPR/L 07-ER 10 15 9 125 0 -2 DPMT 07 02 04 A12M-SDUPR/L 07-ER 12 18 11 150 0 -1 DPMT 07 02 04 A16R-SDUPR/L 07-R 16 20 11 200 DPMT 07 02 04 07 E10M-SDUPR/L 07-ER 10 15 9 150 21 0 -2 DPMT 07 02 04 E12Q-SDUPR/L 07-ER 12 18 11 180 25 0 -1 DPMT 07 02 04 E16R-SDUPR/L 07-R 16 20 11 200 33 DPMT 07 02 04 07 F10M-SDUPR/L 07-ER 10 15 9 150 60 0 -3 DPMT 07 02 04 F12Q-SDUPR/L 07-ER 12 18 11 180 72 0 -1 DPMT 07 02 04 11 A20S-SDUPR/L 11-R 20 25 13 250 0 -1 DPMT 11 T3 08 Нм3) 0.9 0.9 0.9 0.9 0.9 0.9 0.9 0.9 3.0 Дюймовое исполнение Основная область применения ZC Код заказа Размеры дюйм dm Dm min 1 h 4 y1) V) Эталонная пластина ft- lbs 1 4 A06M-SDUPR/L 2-ER .375 .559 .330 6.000 4 -2 DPMT 2(1.5)1 0.7 A08M-SDUPR/L 2-ER .500 .681 .392 6.000 6 -1 DPMT 2(1.5)1 0.7 A10R-SDUPR/L 2-R .625 .772 .406 8.000 6 0 DPMT 2(1.5)1 0.7 1 4 E06M-SDUPR/L 2-ER .375 .559 .330 6.000 .886 4 -2 DPMT 2(1.5)1 0.7 E08R-SDUPR/L 2-ER .500 .681 .392 8.000 .955 6 -1 DPMT 2(1.5)1 0.7 E10R-SDUPR/L 2-R .625 .772 .406 8.000 1.112 6 0 DPMT 2(1.5)1 0.7 1 4 F06M-SDUPR 2-ER .375 .591 .350 6.000 2.756 0 -3 DPMT 2(1.5)1 0.7 F08Q-SDUPR 2-ER .500 .709 .429 7.250 3.307 0 -1 DPMT 2(1.5)1 0.7 3 8 A12S-SDUPR/L 3-R .750 .929 .500 10.000 6 -2 DPMT 3(2.5)2 2.2 у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs 5) Место где не следует закреплять Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диаметр оправки dm 1 ZC мм дюйм Винт пластины Ключ (Torx Plus) 07 1 4 10 .375-.500 5513 020-48 5680 051-02 (7IP) 07 1 4 12-16 .625 5513 020-03 5680 051-02 (7IP) 11 3 8 20 .750 5513 020-09 5680 049-01 (15IP) A9 A402 G6 A2 A304 J2 SANDVIK A 295
