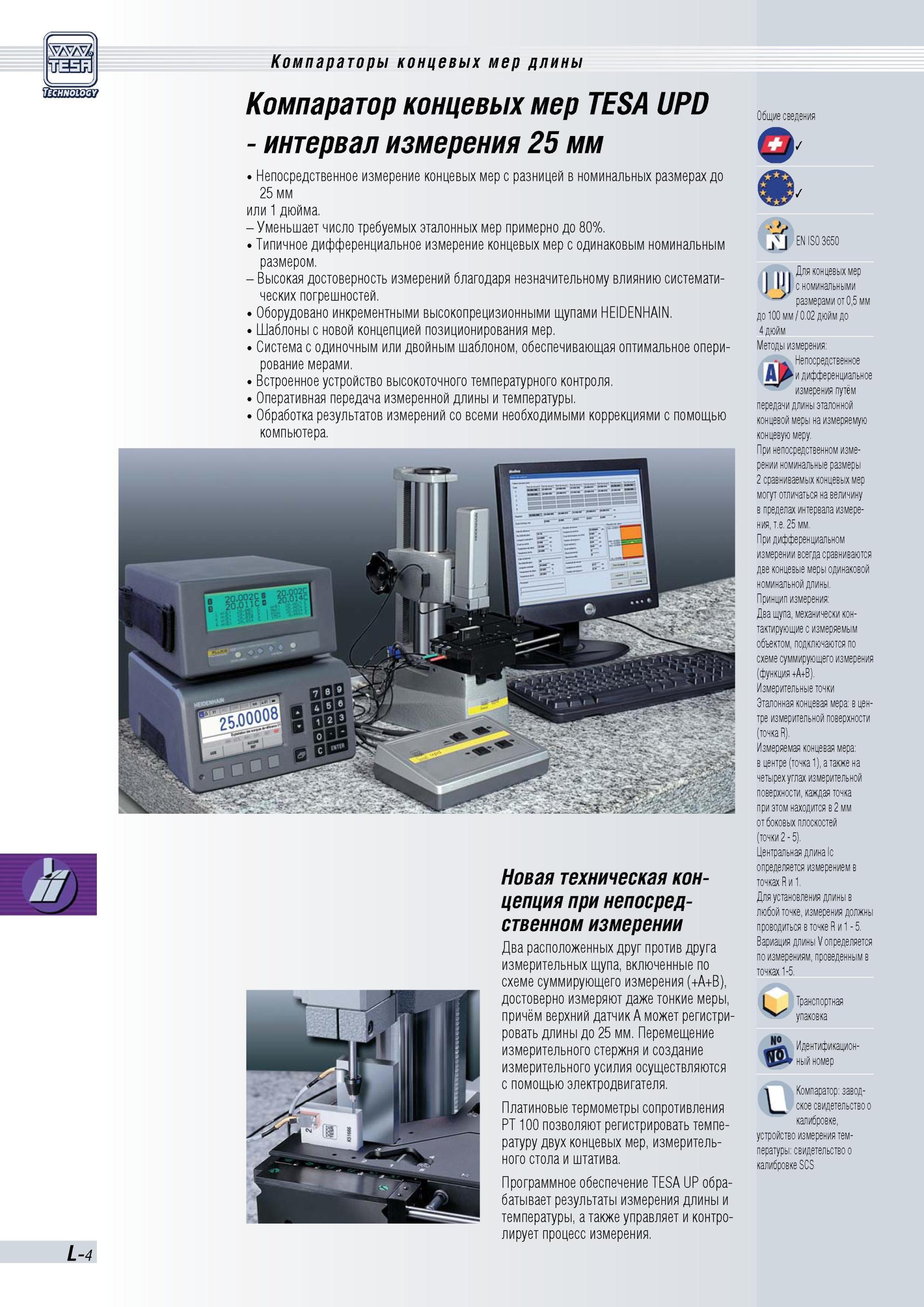

Компаратор концевых мер TESA UPD интервал измерения 25 мм Непосредственное измерение концевых мер с разницей в номинальных размерах до 25 мм или 1 дюйма. Уменьшает число требуемых эталонных мер примерно до 80%. Типичное дифференциальное измерение концевых мер с одинаковым номинальным размером. Высокая достоверность измерений благодаря незначительному влиянию систематических погрешностей. Оборудовано инкрементными высокопрецизионными щупами HEIDENHAIN. Шаблоны с новой концепцией позиционирования мер. Система с одиночным или двойным шаблоном, обеспечивающая оптимальное оперирование мерами. Встроенное устройство высокоточного температурного контроля. Оперативная передача измеренной длины и температуры. Обработка результатов измерений всеми необходимыми коррекциями с помощью компьютера. /# Новая техническая концепция при непосредственном измерении Два расположенных друг против друга измерительных щупа, включенные по схеме суммирующего измерения (+А+В), достоверно измеряют даже тонкие меры, причём верхний датчик А может регистрировать длины до 25 мм. Перемещение измерительного стержня и создание измерительного усилия осуществляются с помощью электродвигателя. Платиновые термометры сопротивления PT 100 позволяют регистрировать температуру двух концевых мер, измерительного стола и штатива. Программное обеспечение TESA UP обрабатывает результаты измерения длины и температуры, а также управляет и контролирует процесс измерения. Общие сведения EN ISO 3650 ''('ъДляюнРЫХмер J 14 с номинальными размерами от 0,5 мм до 100 мм 0.02 дюйм до 4 дюйм Методы измерения Непосредственное Д[Д и дифференциальное измерения путем передачи длины эталонной концевой меры на измеряемую концевую меру. При непосредственном измерении номинальные размеры 2 сравниваемых концевых мер могут отличаться на величину в пределах интервала измерения, т.е. 25 мм. При дифференциальном измерении всегда сравниваются две концевые меры одинаковой номинальной длины. Принцип измерения Два щупа, механически контактирующие с измеряемым объектом, подключаются по схеме суммирующего измерения (функция +А+В). Измерительные точки Эталонная концевая мера в центре измерительной поверхности (точка R). Измеряемая концевая мера в центре (точка 1), а также на четырех углах измерительной поверхности, каждая точка при этом находится в 2 мм от боковых плоскостей (точки 2 5). Центральная длина Ic определяется измерением в точках R и 1. Для установления длины в любой точке, измерения должны проводиться в точке R и 1 5. Вариация длины V определяется по измерениям, проведенным в точках 1-5. Транспортная упаковка Идентификацион-’ ныйномер Компаратор завод- V скоесвидетельство о калибровке, устройство измерения температуры свидетельство о калибровкеSCS L-4 Компараторы концевых мер длины
