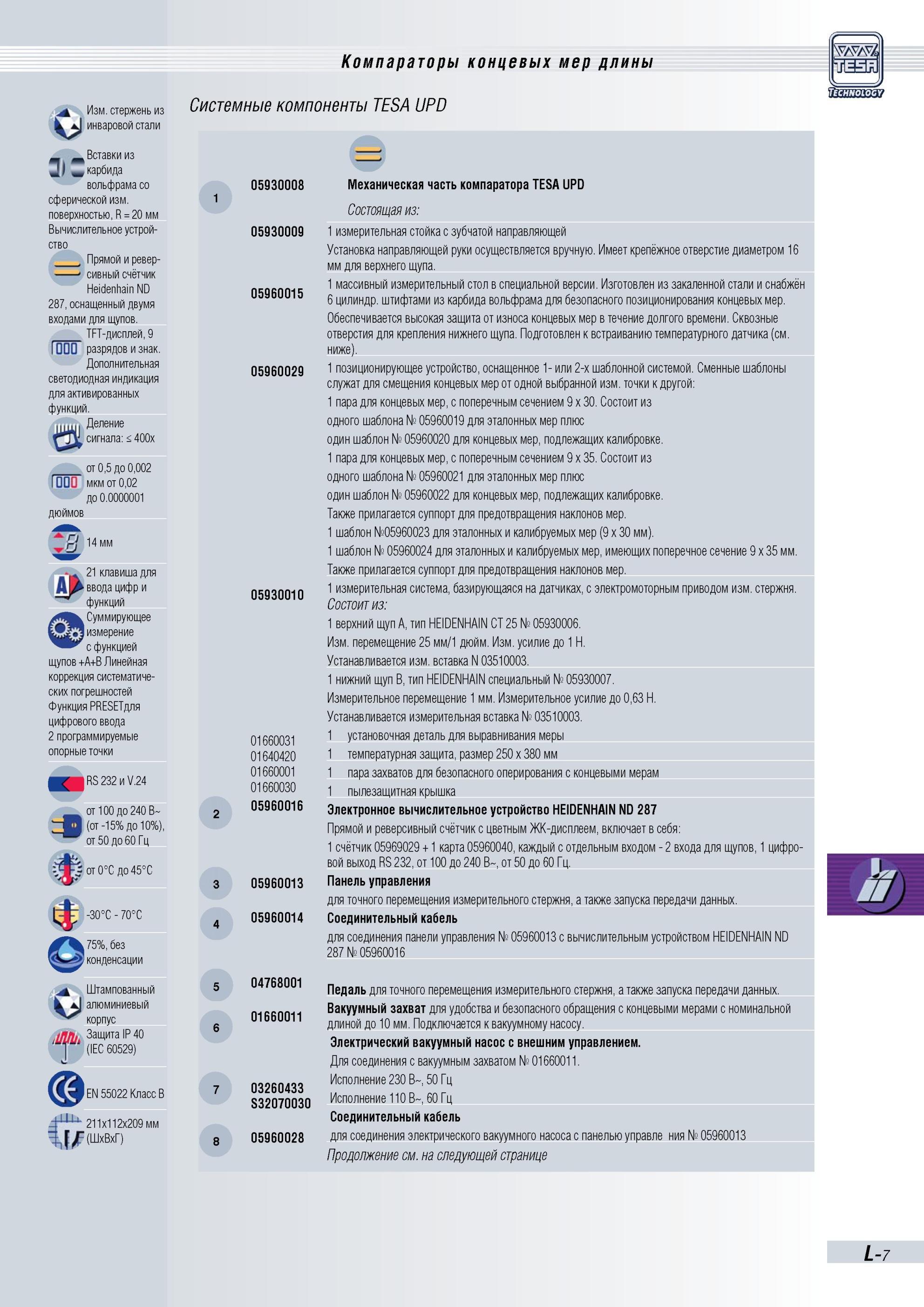

Механическая часть компаратора TESA UPD Состоящая из 1 измерительная стойка с зубчатой направляющей Установка направляющей руки осуществляется вручную. Имеет крепёжное отверстие диаметром 16 мм для верхнего щупа. 1 массивный измерительный стол в специальной версии. Изготовлен из закаленной стали и снабжён 6 цилиндр. штифтами из карбида вольфрама для безопасного позиционирования концевых мер. Обеспечивается высокая защита от износа концевых мер в течение долгого времени. Сквозные отверстия для крепления нижнего щупа. Подготовлен к встраиванию температурного датчика (см. ниже). 1 позиционирующее устройство, оснащенное 1- или 2-х шаблонной системой. Сменные шаблоны служат для смещения концевых мер от одной выбранной изм. точки к другой 1 пара для концевых мер, с поперечным сечением 9 х 30. Состоит из одного шаблона № 05960019 для эталонных мер плюс один шаблон № 05960020 для концевых мер, подлежащих калибровке. 1 пара для концевых мер, с поперечным сечением 9 х 35. Состоит из одного шаблона № 05960021 для эталонных мер плюс один шаблон № 05960022 для концевых мер, подлежащих калибровке. Также прилагается суппорт для предотвращения наклонов мер. 1 шаблон №05960023 для эталонных и калибруемых мер (9 х 30 мм). 1 шаблон № 05960024 для эталонных и калибруемых мер, имеющих поперечное сечение 9 х 35 мм. Также прилагается суппорт для предотвращения наклонов мер. 1 измерительная система, базирующаяся на датчиках, с электромоторным приводом изм. стержня. Состоит из 1 верхний щуп А, тип HEIDENHAIN CT 25 № 05930006. Изм. перемещение 25 мм/1 дюйм. Изм. усилие до 1 Н. Устанавливается изм. вставка N 03510003. 1 нижний щуп В, тип HEIDENHAIN специальный № 05930007. Измерительное перемещение 1 мм. Измерительное усилие до 0,63 Н. Устанавливается измерительная вставка № 03510003. 1 установочная деталь для выравнивания меры 1 температурная защита, размер 250 х 380 мм 1 пара захватов для безопасного оперирования с концевыми мерам 1 пылезащитная крышка Электронное вычислительное устройство HEIDENHAIN ND 287 Прямой и реверсивный счётчик с цветным ЖК-дисплеем, включает в себя 1 счётчик 05969029 + 1 карта 05960040, каждый с отдельным входом 2 входа для щупов, 1 цифровой выход RS 232, от 100 до 240 В~, от 50 до 60 Гц. Панель управления для точного перемещения измерительного стержня, а также запуска передачи данных. Соединительный кабель для соединения панели управления № 05960013 с вычислительным устройством HEIDENHAIN ND 287 № 05960016 Педаль для точного перемещения измерительного стержня, а также запуска передачи данных. Вакуумный захват для удобства и безопасного обращения с концевыми мерами с номинальной длиной до 10 мм. Подключается к вакуумному насосу. Электрический вакуумный насос с внешним управлением. Для соединения с вакуумным захватом № 01660011. Исполнение 230 В~, 50 Гц Исполнение 110 В~,60 Гц Соединительный кабель для соединения электрического вакуумного насоса с панелью управле ния № 05960013 Продолжение см. на следующей странице 1 2 3 4 5 6 7 8 L-7 Изм.стержень из инваровой стали Вставки из карбида вольфрама сферической изм. поверхностью, R 20 мм Вычислительное устройство Прямой и реверсивный счётчик Heidenhain ND 287, оснащенный двумя входами для щупов. TFT-дисплей, 9 гошг разрядов и знак. Дополнительная светодиодная индикация для активированных функций. ( при. Деление ГТУ сигнала 400х от0,5 до 0,002 ШГ мкм от 0,02 до 0.0000001 дюймов 14 мм . 21 клавиша для ДД ввода цифр и функций .Суммирующее измерение с функцией щупов +А+В Линейная коррекция систематических погрешностей Функция PRESET цифрового ввода 2 программируемые опорные точки RS 232 и V.24 от 100 до 240 ВИ (от-15% до 10%), от 50 до 60 Гц ;=от0°С до45°С -30°С 70°С 75%, без конденсации Штампованный алюминиевый .шги, LLU корпус Защита IP 40 (IEC 60529) EN 55022 Класс В 211x112x209 мм (ШхВхГ) Компараторы концевых мер длины Системные компоненты TESA UPD 05930008 05930009 05960015 05960029 05930010 01660031 01640420 01660001 01660030 05960016 05960013 05960014 04768001 01660011 03260433 S32070030 05960028
