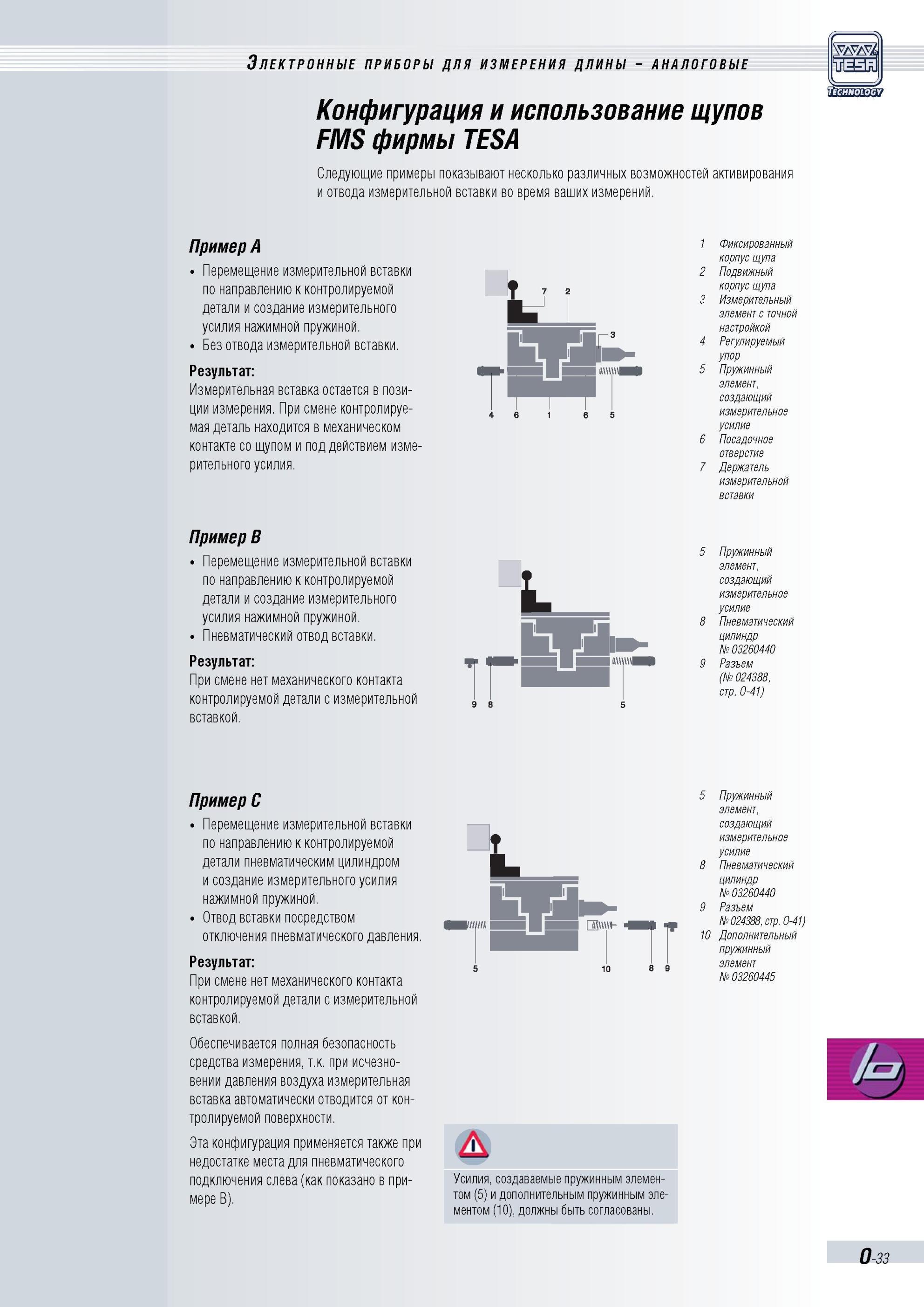

Конфигурация и использование щупов FMS фирмы TESA Следующие примеры показывают несколько различных возможностей активирования и отвода измерительной вставки во время ваших измерений. Пример А Перемещение измерительной вставки по направлению к контролируемой детали и создание измерительного усилия нажимной пружиной. Без отвода измерительной вставки. Результат Измерительная вставка остается в позиции измерения. При смене контролируемая деталь находится в механическом контакте щупом и под действием измерительного усилия. L Т 4 6 1 6 5 1 Фиксированный корпус щупа 2 Подвижный корпус щупа 3 Измерительный элемент с точной настройкой 4 Регулируемый упор 5 Пружинный элемент, создающий измерительное усилие 6 Посадочное отверстие 7 Держатель измерительной вставки Пример B Перемещение измерительной вставки по направлению к контролируемой детали и создание измерительного усилия нажимной пружиной. Пневматический отвод вставки. Результат При смене нет механического контакта контролируемой детали с измерительной вставкой. mm- Пружинный элемент, создающий измерительное усилие 8 Пневматический цилиндр № 03260440 9 Разъем (№024388, стр. O-41) Пример C Перемещение измерительной вставки по направлению к контролируемой детали пневматическим цилиндром и создание измерительного усилия нажимной пружиной. Отвод вставки посредством отключения пневматического давления. Результат При смене нет механического контакта контролируемой детали с измерительной вставкой. Обеспечивается полная безопасность средства измерения, т.к. при исчезновении давления воздуха измерительная вставка автоматически отводится от контролируемой поверхности. Эта конфигурация применяется также при недостатке места для пневматического подключения слева (как показано в примере B). ИШЬ mwwh -н ] Усилия, создаваемые пружинным элементом (5) и дополнительным пружинным элементом (10), должны быть согласованы. 5 Пружинный элемент, создающий измерительное усилие 8 Пневматический цилиндр № 03260440 9 Разъем № 024388, стр. O-41) 10 Дополнительный пружинный элемент № 03260445 O-33 Электронные приборы для измерения длины аналоговые
