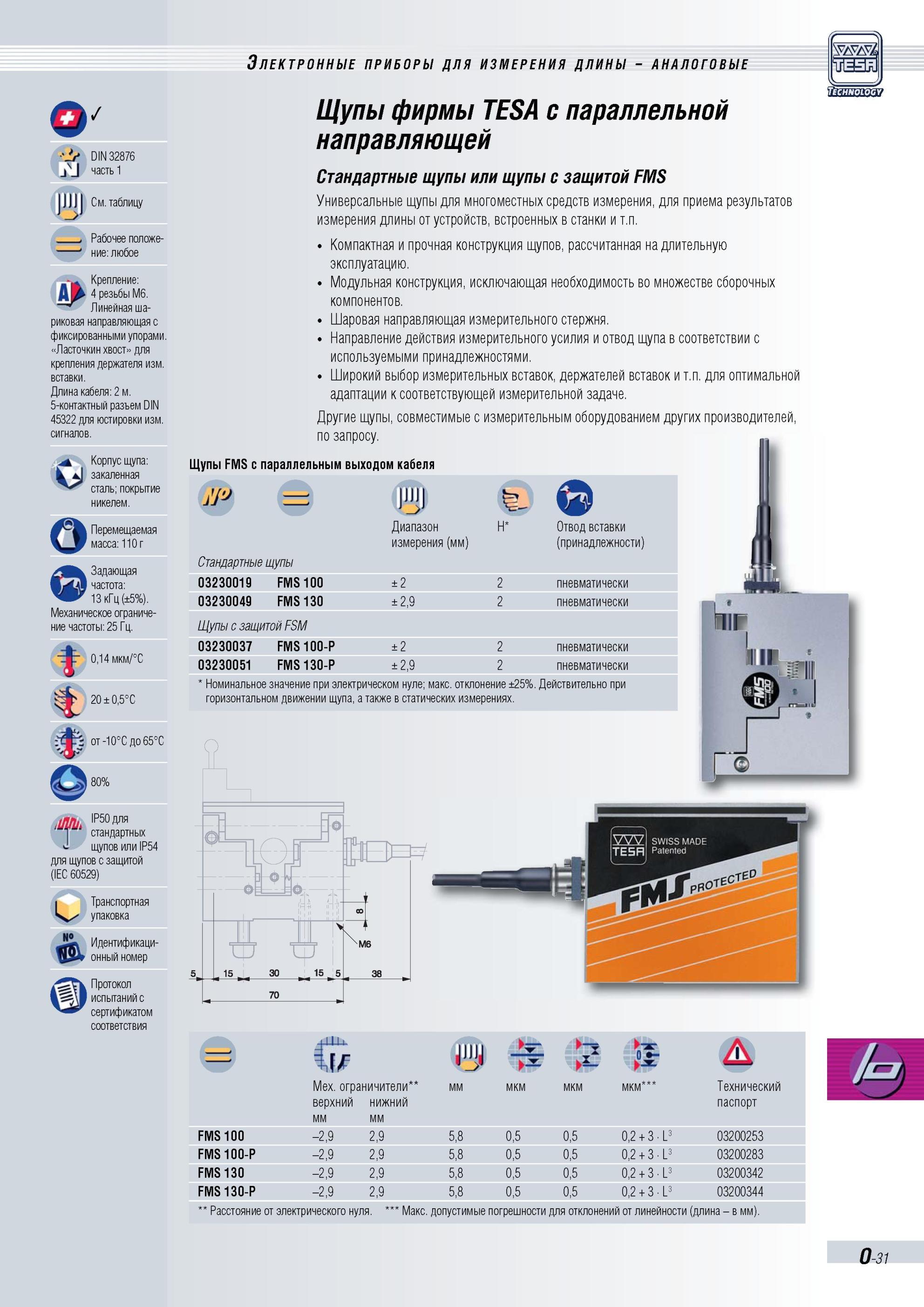

Щупы фирмы TESA с параллельной направляющей Стандартные щупы или щупы с защитой FMS Универсальные щупы для многоместных средств измерения, для приема результатов измерения длины от устройств, встроенных в станки и т.п. Компактная и прочная конструкция щупов, рассчитанная на длительную эксплуатацию. Модульная конструкция, исключающая необходимость во множестве сборочных компонентов. Шаровая направляющая измерительного стержня. Направление действия измерительного усилия и отвод щупа в соответствии с используемыми принадлежностями. Широкий выбор измерительных вставок, держателей вставок и т.п. для оптимальной адаптации к соответствующей измерительной задаче. Другие щупы, совместимые с измерительным оборудованием других производителей, по запросу. Щупы FMS с параллельным выходом кабеля Диапазон измерения (мм) Стандартные щупы 03230019 FMS 100 ± 2 03230049 FMS 130 ± 2,9 Щупы с защитой FSM 03230037 FMS 100-P ± 2 03230051 FMS 130-P ± 2,9 Отвод вставки (принадлежности) пневматически пневматически пневматически пневматически Номинальное значение при электрическом нуле; макс. отклонение ±25%. Действительно при горизонтальном движении щупа, а также в статических измерениях. 1 А Мех. ограни чители мм мкм верхний мм -2,9 -2,9 -2,9 -2,9 нижний мм 2.9 2.9 2.9 2.9 Технический паспорт FMS 100 FMS 100-P FMS 130 FMS 130-P Расстояние от электрического нуля. Макс. допустимые погрешности для отклонений от линейности (длина в мм). 5, ,5 0, 0,5 0,2 + 3 L3 03200253 5, ,5 0, 0,5 0,2 + 3 L3 03200283 5,8 ,5 0, 0,5 0,2 + 3 L3 03200342 5,8 ,5 0, 0,5 0,2 + 3 L3 03200344 O-31 DIN 32876 1часть 1 См.таблицу t Рабочее положение любое Крепление Д 4 резьбы Мб. Линейная шариковая направляющая с фиксированными упорами. Ласточкин хвост для крепления держателя изм. вставки. Длина кабеля 2 м. 5-контактный разъем DIN 45322 для юстировки изм. сигналов. о Корпус щупа закаленная сталь; покрытие никелем. Перемещаемая масса 110 Задающая частота 13 кГц (±5%). Механическое ограничение частоты 25 Гц. t 0,14 мкм/°С 20 ± 0,5°C от -10°С до 65°С 80% Шк Р50для Т стандартных с щупов или IP54 для щупов с защитой (IEC 60529) IТранспортная упаковка ЦО Jja Идентификаци-ySV онный номер Протокол испытаний с сертификатом соответствия Электронные приборы для измерения длины аналоговые
