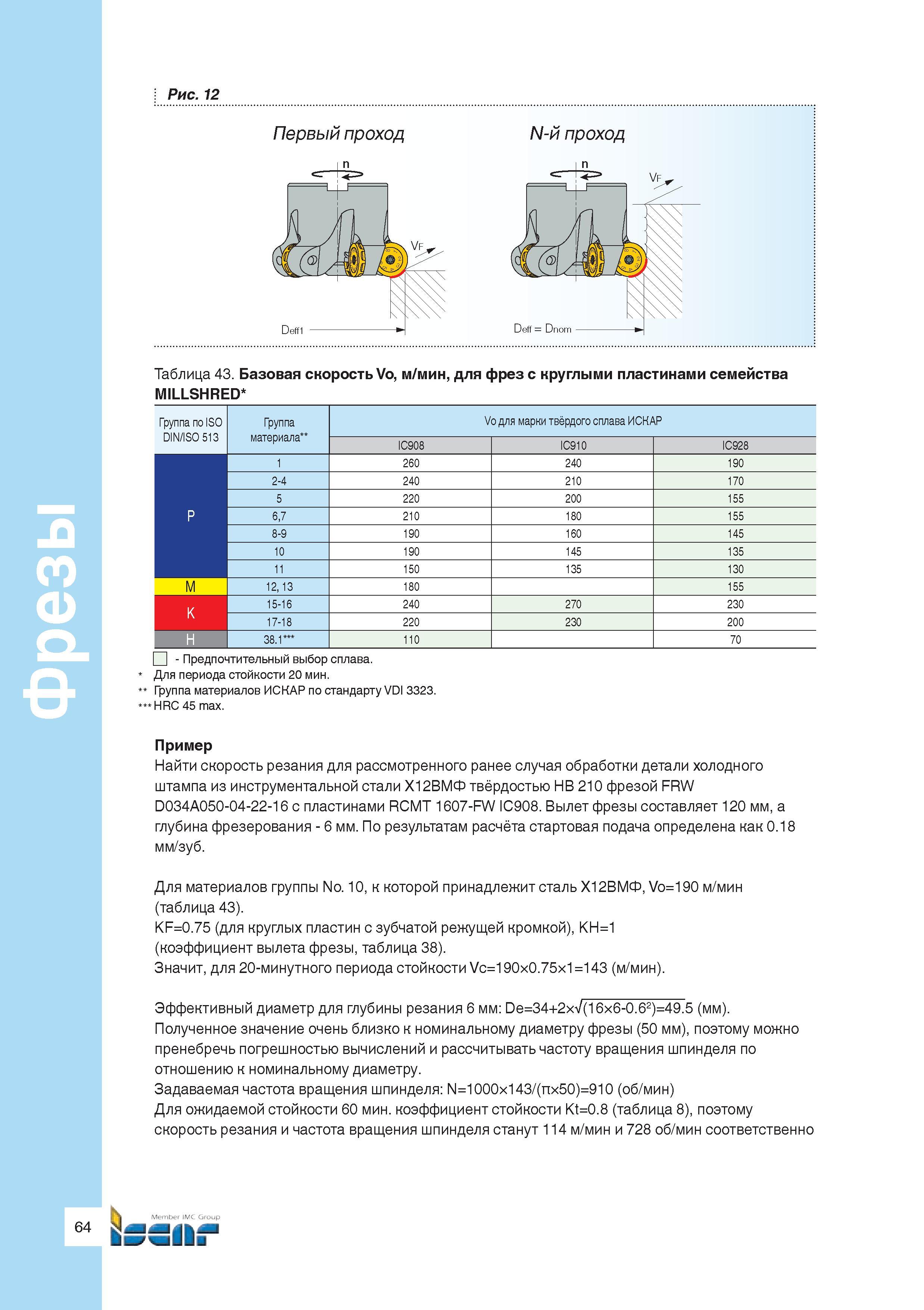

Пример решения технологической задачи при фрезерной обработке Найти скорость резания при фрезеровании для рассмотренного ранее случая обработки детали холодного штампа из инструментальной стали Х12ВМФ твёрдостью НВ 210 фрезой FRW D034A050-04-22-16 с пластинами RCMT 1607-FW IC908. Вылет фрезы составляет 120 мм, а глубина фрезерования - 6 мм. По результатам расчёта стартовая подача определена как 0.18 мм/зуб. Q СО О CL е Для материалов группы No. 10, к которой принадлежит сталь Х12ВМФ, Vo=190 м/мин (таблица 43). KF=0.75 (для круглых пластин с зубчатой режущей кромкой), KH=1 (коэффициент вылета фрезы, таблица 38). Значит, для 20-минутного периода стойкости Vc=190x0.75x1=143 (м/мин). Эффективный диаметр для глубины резания 6 мм De=34+2xV(16x6-0.62)=49.5 (мм). Полученное значение очень близко к номинальному диаметру фрезы (50 мм), поэтому можно пренебречь погрешностью вычислений и рассчитывать частоту вращения шпинделя по отношению к номинальному диаметру. Задаваемая частота вращения шпинделя N=1000x143/(nx50)=910 (об/мин) Для ожидаемой стойкости 60 мин. коэффициент стойкости Kt=0.8 (таблица 8), поэтому скорость резания и частота вращения шпинделя станут 114 м/мин и 728 об/мин соответственно Рис. 12 Первый проход N-й проход Таблица 43. Базовая скорость Vo, м/мин, для фрез с круглыми пластинами семейства MILLSHRED Группа по ISO DIN/ISO 513 Группа материала Vo для марки твёрдого сплава ИСКАР IC908 IC910 IC928 1 260 240 190 2-4 240 210 170 5 220 200 155 P 6,7 210 180 155 8-9 190 160 145 10 190 145 135 11 150 135 130 M 12, 13 180 155 к 15-16 240 270 230 K 17-18 220 230 200 H 38.1 110 70 I I - Предпочтительный выбор сплава. Для периода стойкости 20 мин. Группа материалов ИСКАР по стандарту VDI 3323. HRC 45 max. Пример
