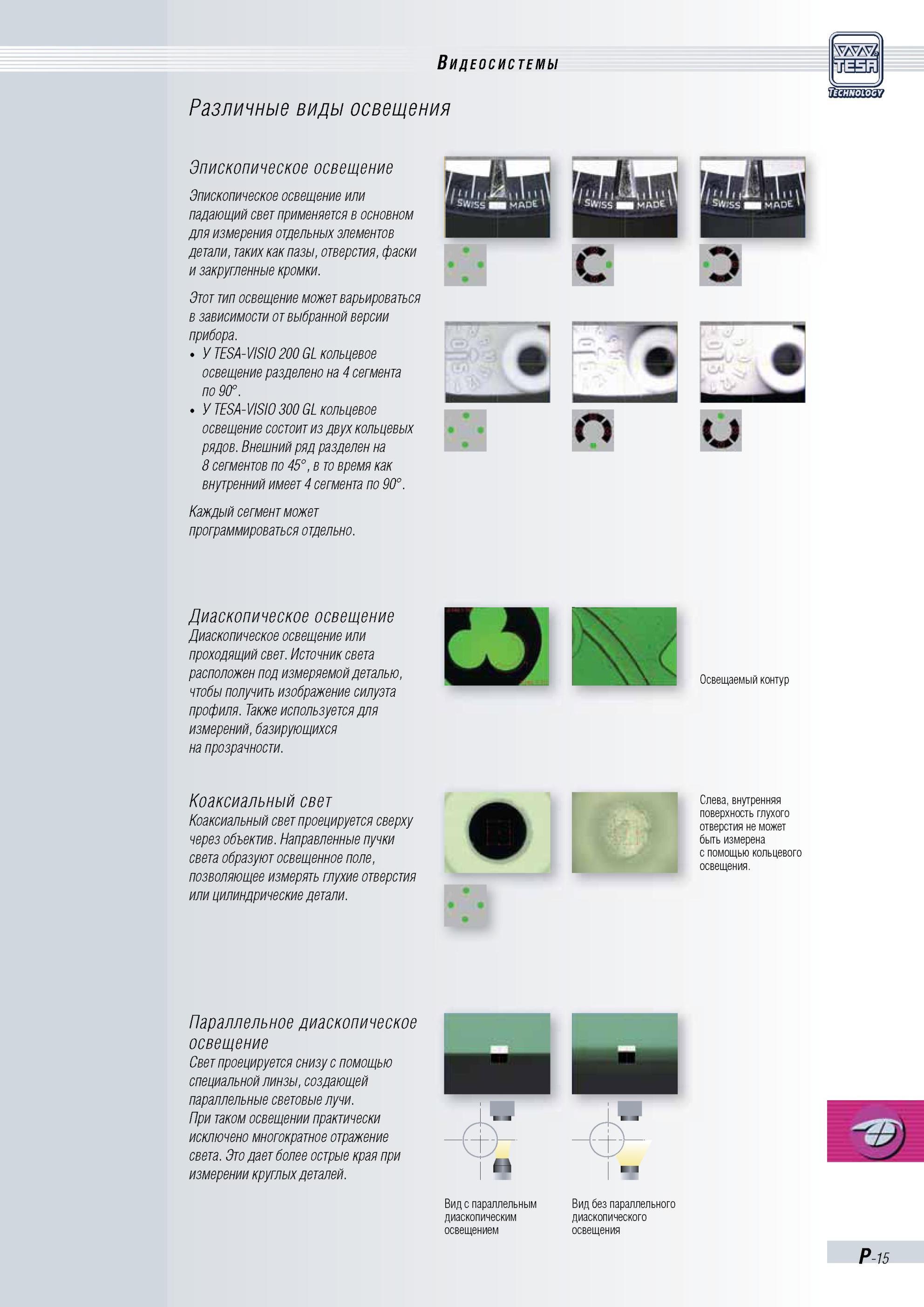

Различные виды освещения Эпископическое освещение или падающий свет применяется в основном для измерения отдельных элементов детали, таких как па

Различные виды освещения Эпископическое освещение или падающий свет применяется в основном для измерения отдельных элементов детали, таких как пазы, отверстия, фаски и закругленные кромки. Этот тип освещение может варьироваться в зависимости от выбранной версии прибора. У TESA-VISIO 200 GL кольцевое освещение разделено на 4 сегмента по 90°. У TESA-VISIO 300 GL кольцевое освещение состоит из двух кольцевых рядов. Внешний ряд разделен на 8 сегментов по 45°, в то время как внутренний имеет 4 сегмента по 90°. Каждый сегмент может программироваться отдельно. Диаскопическое освещение Диаскопическое освещение или проходящий свет. Источник света расположен под измеряемой деталью, чтобы получить изображение силуэта профиля. Также используется для измерений, базирующихся на прозрачности. Освещаемый контур Коаксиальный свет Коаксиальный свет проецируется сверху через объектив. Направленные пучки света образуют освещенное поле, позволяющее измерять глухие отверстия или цилиндрические детали. Слева, внутренняя поверхность глухого отверстия не может быть измерена с помощью кольцевого освещения. Параллельное диаскопическое освещение Свет проецируется снизу с помощью специальной линзы, создающей параллельные световые лучи. При таком освещении практически исключено многократное отражение света. Это дает более острые края при измерении круглых деталей. Вид с параллельным диаскопическим освещением Вид без параллельного диаскопического освещения P-15 Видеосистемы
