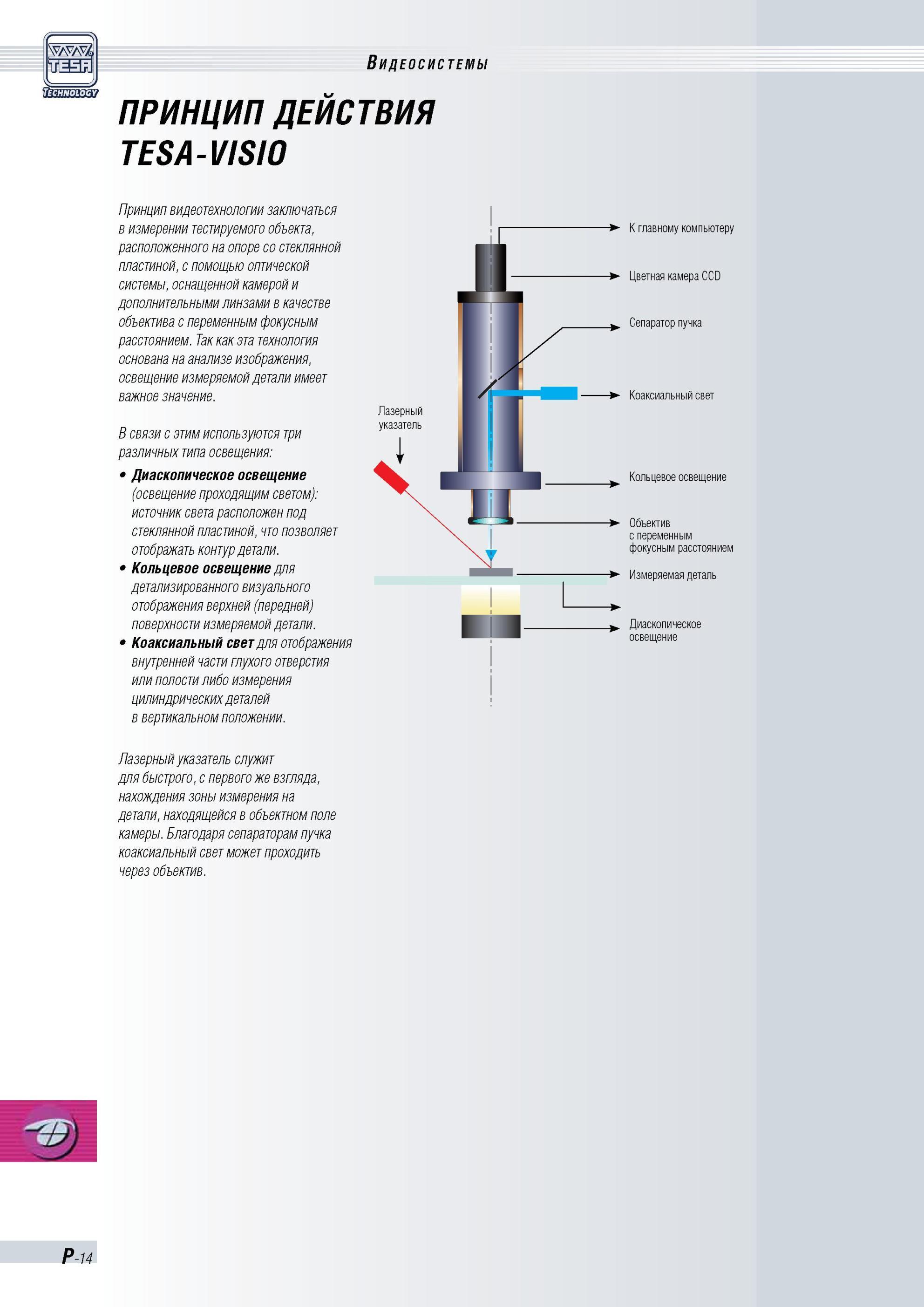

TESA-VISIO Принцип видеотехнологии заключаться в измерении тестируемого объекта, расположенного на опоре стеклянной пластиной, с помощью оптической системы, оснащенной камерой и дополнительными линзами в качестве объектива с переменным фокусным расстоянием. Так как эта технология основана на анализе изображения, освещение измеряемой детали имеет важное значение. В связи с этим используются три различных типа освещения Диаскопическое освещение (освещение проходящим светом) источник света расположен под стеклянной пластиной, что позволяет отображать контур детали. Кольцевое освещение для детализированного визуального отображения верхней (передней) поверхности измеряемой детали. Коаксиальный свет для отображения внутренней части глухого отверстия или полости либо измерения цилиндрических деталей в вертикальном положении. Лазерный указатель служит для быстрого, с первого же взгляда, нахождения зоны измерения на детали, находящейся в объектном поле камеры. Благодаря сепараторам пучка коаксиальный свет может проходить через объектив. К главному компьютеру Цветная камера CCD Сепаратор пучка Коаксиальный свет Кольцевое освещение Объектив с переменным фокусным расстоянием Измеряемая деталь Диаскопическое освещение Лазерный указатель Видеосистемы принцип действия
