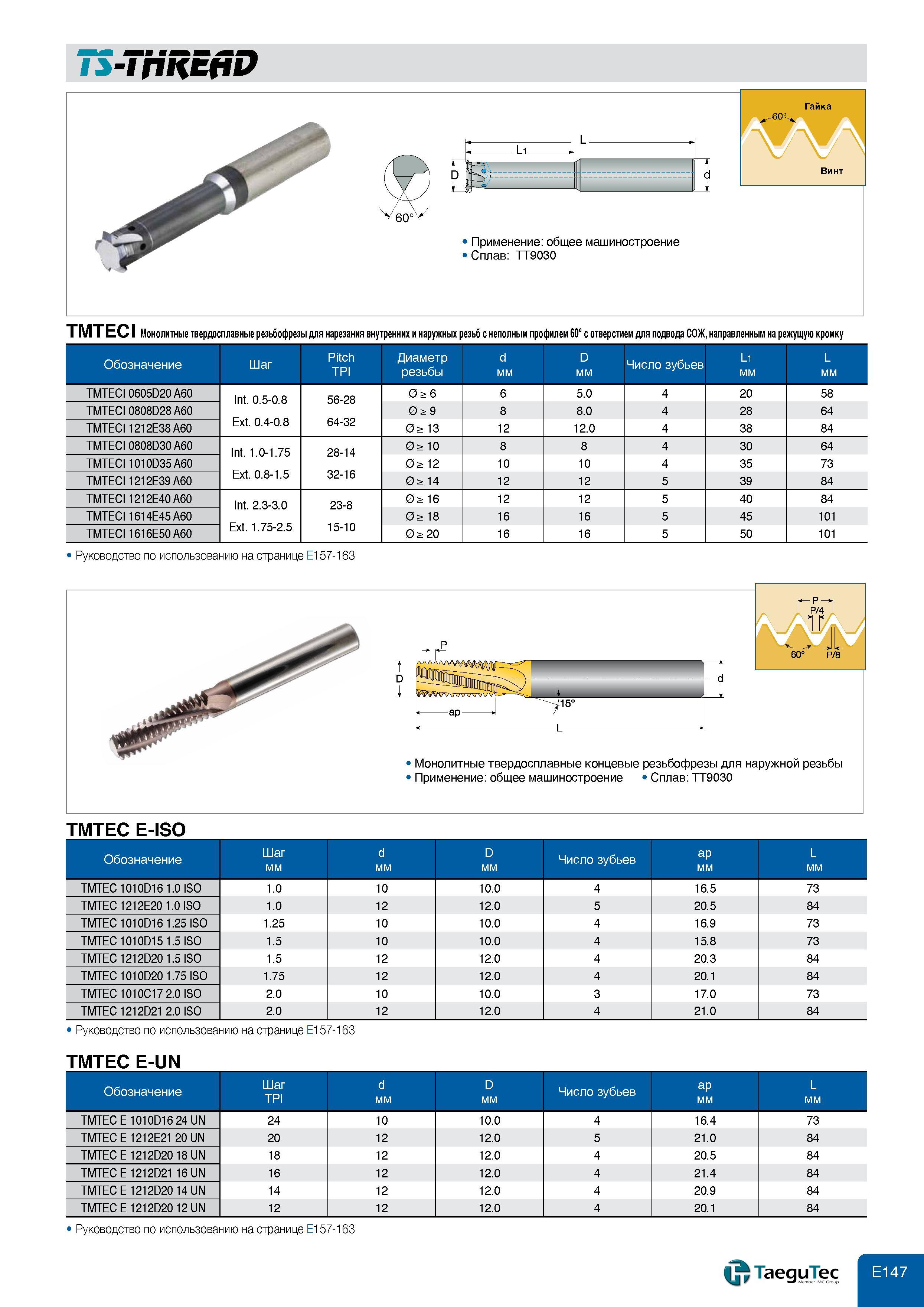

Применение: общее машиностроение Сплав: TT9030 L TMTECI Монолитные твердосплавные резьбофрезы для нарезания внутренних и наружных резьб с неполным профилем 60 с отверстием для подвода СОЖ направленным на режущую кромку Обозначение Шаг Pitch TPI Диаметр резьбы d мм D мм Число зубьев L1 мм L мм TMTECI 0605D20 A60 Int. 0.5-0.8 Ext. 0.4-0.8 56-28 0 6 6 5.0 4 20 58 TMTECI 0808D28 A60 0 9 8 8.0 4 28 64 TMTECI 1212E38 A60 64-32 0 13 12 12.0 4 38 84 TMTECI 0808D30 A60 Int. 1.0-1.75 Ext. 0.8-1.5 28-14 32-16 0 10 8 8 4 30 64 TMTECI 1010D35 A60 0 12 10 10 4 35 73 TMTECI 1212E39 A60 0 14 12 12 5 39 84 TMTECI 1212E40 A60 Int. 2.3-3.0 Ext. 1.75-2.5 23-8 15-10 0 16 12 12 5 40 84 TMTECI 1614E45 A60 0 18 16 16 5 45 101 TMTECI 1616E50 A60 0 20 16 16 5 50 101 Руководство по использованию на странице E157-163 TMTEC E-ISO Обозначение Шаг d D Число зубьев ap L мм мм мм мм мм TMTEC 1010D16 1.0 ISO 1.0 10 10.0 4 16.5 73 TMTEC 1212E20 1.0 ISO 1.0 12 12.0 5 20.5 84 TMTEC 1010D16 1.25 ISO 1.25 10 10.0 4 16.9 73 TMTEC 1010D15 1.5 ISO 1.5 10 10.0 4 15.8 73 TMTEC 1212D20 1.5 ISO 1.5 12 12.0 4 20.3 84 TMTEC 1010D20 1.75 ISO 1.75 12 12.0 4 20.1 84 TMTEC 1010C17 2.0 ISO 2.0 10 10.0 3 17.0 73 TMTEC 1212D21 2.0 ISO 2.0 12 12.0 4 21.0 84 Руководство по использованию на странице E157-163 TMTEC E-UN Обозначение Шаг TPI d мм D мм Число зубьев ap мм L мм TMTEC E 1010D16 24 UN 24 10 10.0 4 16.4 73 TMTEC E 1212E21 20 UN 20 12 12.0 5 21.0 84 TMTEC E 1212D20 18 UN 18 12 12.0 4 20.5 84 TMTEC E 1212D21 16 UN 16 12 12.0 4 21.4 84 TMTEC E 1212D20 14 UN 14 12 12.0 4 20.9 84 TMTEC E 1212D20 12 UN 12 12 12.0 4 20.1 84 1 Руководство по использованию на странице E157-163 7
