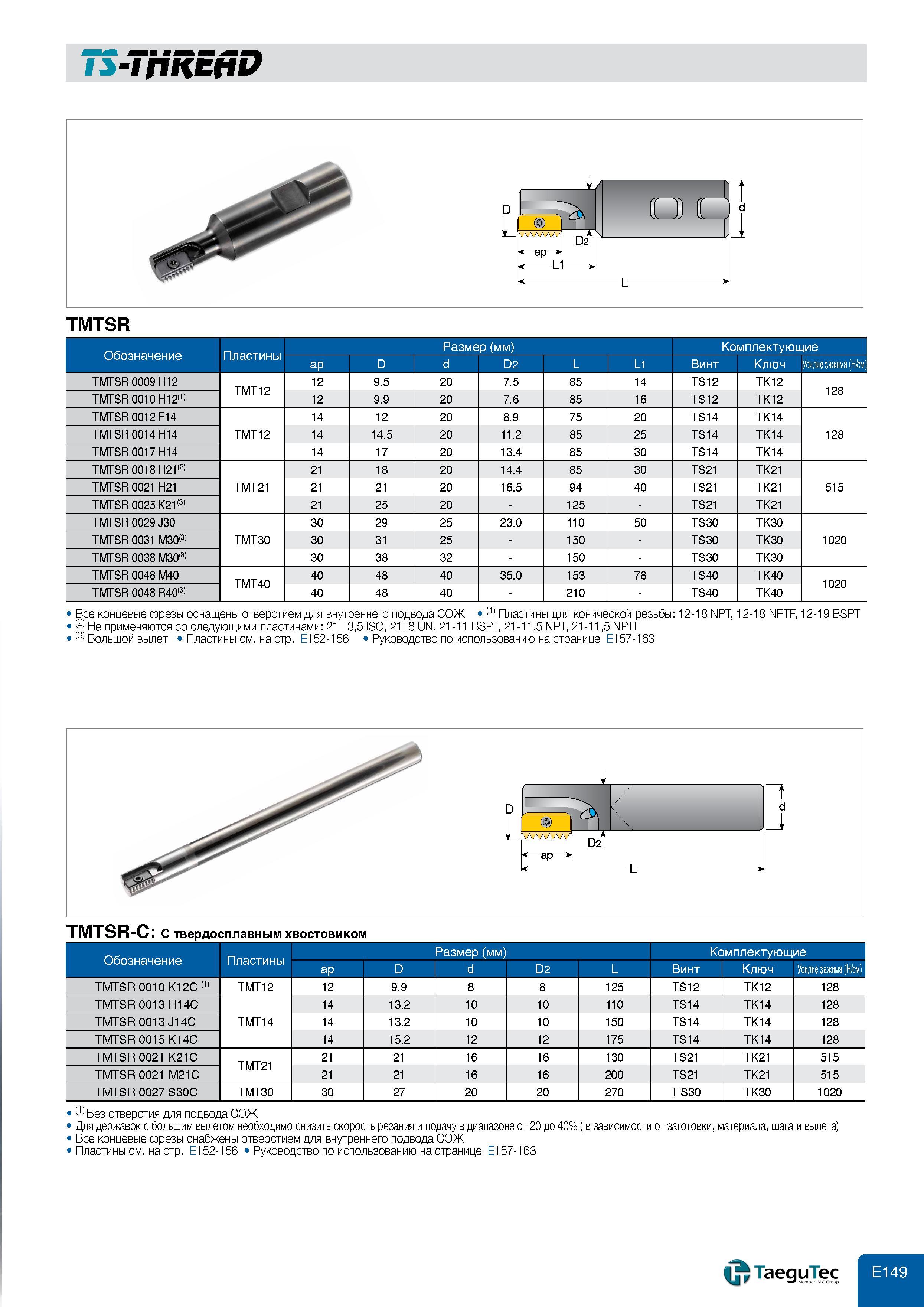

587 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.E149

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. E149 0587 Lab2u

TMTSR Размер (мм) Комплектующие Обозначение Пластины ap D d D2 L L1 Винт Ключ Усилие зажима (Н см)1 TMTSR 0009 H12 TMT12 12 9.5 20 7.5 85 14 TS12 TK12 128 TMTSR 0010 H12(1) 12 9.9 20 7.6 85 16 TS12 TK12 TMTSR 0012 F14 14 12 20 8.9 75 20 TS14 TK14 TMTSR 0014 H14 TMT12 14 14.5 20 11.2 85 25 TS14 TK14 128 TMTSR 0017 H14 14 17 20 13.4 85 30 TS14 TK14 TMTSR 0018 H21(2) 21 18 20 14.4 85 30 TS21 TK21 TMTSR 0021 H21 TMT21 21 21 20 16.5 94 40 TS21 TK21 515 TMTSR 0025 K21(3) 21 25 20 - 125 - TS21 TK21 TMTSR 0029 J30 30 29 25 23.0 110 50 TS30 TK30 TMTSR 0031 M30(3) TMT30 30 31 25 - 150 - TS30 TK30 1020 TMTSR 0038 M30(3) 30 38 32 - 150 - TS30 TK30 TMTSR 0048 M40 TMT40 40 48 40 35.0 153 78 TS40 TK40 1020 TMTSR 0048 R40(3) 40 48 40 - 210 - TS40 TK40 Все концевые фрезы оснащены отверстием для внутреннего подвода СОЖ (1) Пластины для конической резьбы: 12-18 NPT 12-18 NPTF 12-19 BSPT (2) Не применяются со следующими пластинами: 21 I 35 ISO 21I 8 UN 21-11 BSPT 21-115 NpT 21-115 NPTF (3) Большой вылет Пластины см. на стр. E152-156 Руководство по использованию на странице E157-163 TMTSR-C: С твердосплавным хвостовиком Размер (мм) Комплектующие Обозначение Пластины ap D d D2 L Винт Ключ Усилие зажима (Н см) TMTSR 0010 K12C (1) TMT12 12 9.9 8 8 125 TS12 TK12 128 TMTSR 0013 H14C 14 13.2 10 10 110 TS14 TK14 128 TMTSR 0013 J14C TMT14 14 13.2 10 10 150 TS14 TK14 128 TMTSR 0015 K14C 14 15.2 12 12 175 TS14 TK14 128 TMTSR 0021 K21C TMT21 21 21 16 16 130 TS21 TK21 515 TMTSR 0021 M21C 21 21 16 16 200 TS21 TK21 515 TMTSR 0027 S30C TMT30 30 27 20 20 270 T S30 TK30 1020 (1) Без отверстия для подвода СОЖ Для державок с большим вылетом необходимо снизить скорость резания и подачу в диапазоне от 20 до 40% ( в зависимости от заготовки материала шага и вылета) Все концевые фрезы снабжены отверстием для внутреннего подвода СОЖ Пластины см. на стр. E152-156 Руководство по использованию на странице E157-163 (ji TaeguTec
