588 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.E150

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. E150 0588 Lab2u

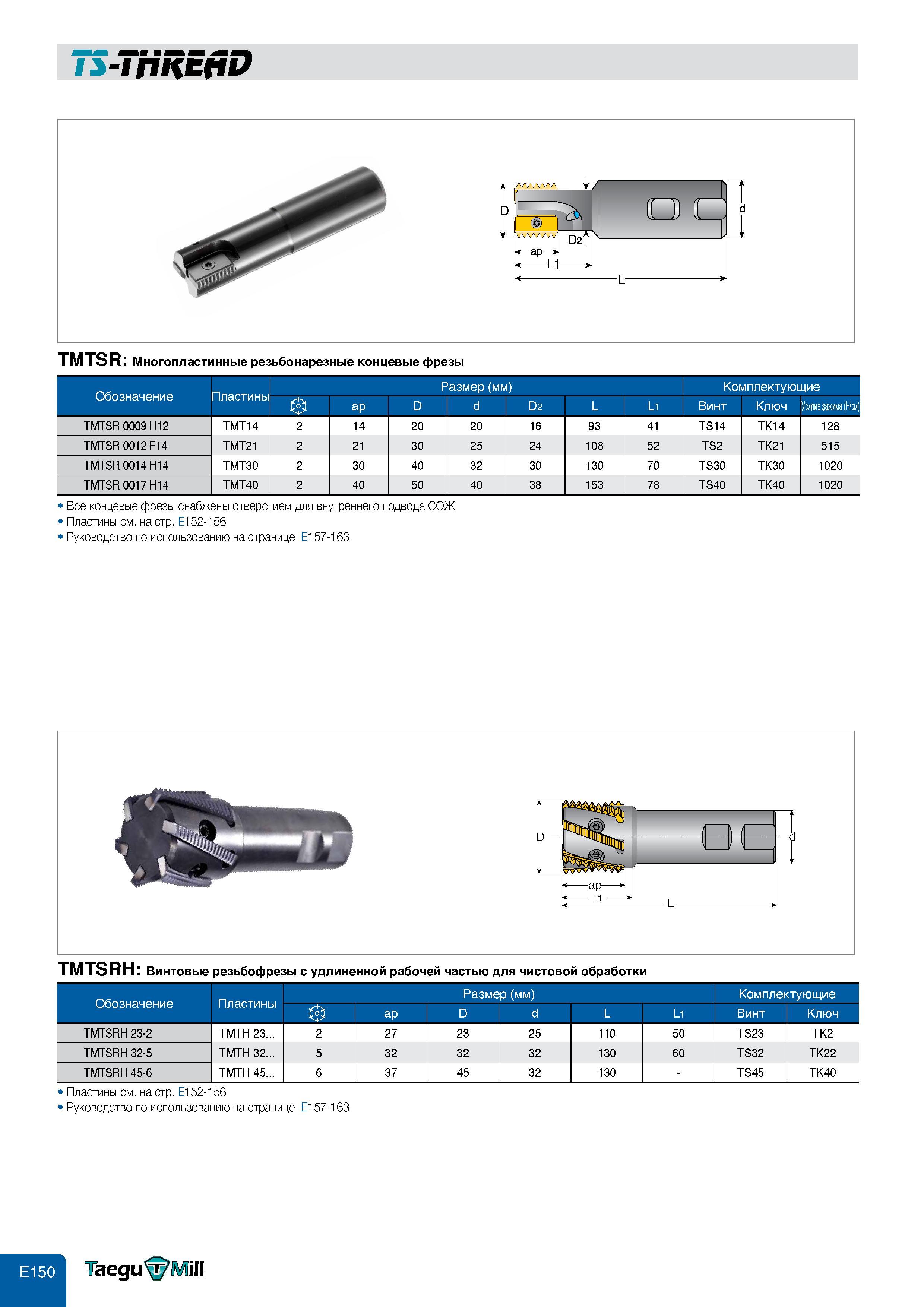

TMTSR: Многопластинные резьбонарезные концевые фрезы Обозначение Пластины Размер (мм) Комплектующие ap D d D2 L L1 Винт Ключ Усилие зажима (Н см) TMTSR 0009 H12 TMT14 2 14 20 20 16 93 41 TS14 TK14 128 TMTSR 0012 F14 TMT21 2 21 30 25 24 108 52 TS2 TK21 515 TMTSR 0014 H14 TMT30 2 30 40 32 30 130 70 TS30 TK30 1020 TMTSR 0017 H14 TMT40 2 40 50 40 38 153 78 TS40 TK40 1020 1 Все концевые фрезы снабжены отверстием для внутреннего подвода СОЖ 1 Пластины см. на стр. E152-156 1 Руководство по использованию на странице E157-163 TMTSRH: Винтовые резьбофрезы с удлиненной рабочей частью для чистовой обработки Обозначение Пластины Размер (мм) Комплектующие в ap D d L L1 Винт Ключ TMTSRH 23-2 TMTH 23... 2 27 23 25 110 50 TS23 TK2 TMTSRH 32-5 TMTH 32... 5 32 32 32 130 60 TS32 TK22 TMTSRH 45-6 TMTH 45... 6 37 45 32 130 - TS45 TK40 Пластины см. на стр. E152-156 Руководство по использованию на странице E157-163 ill
