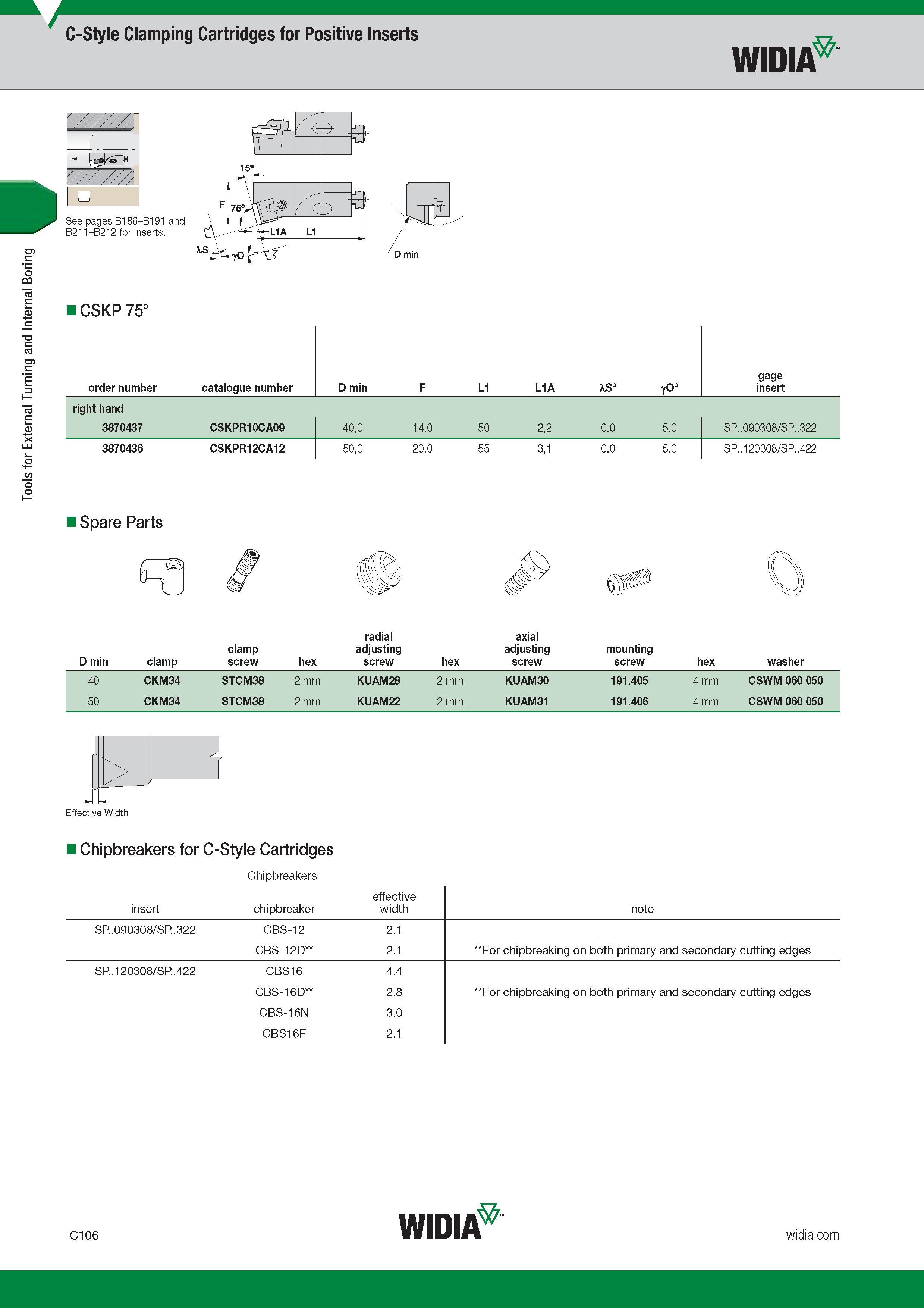

Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания C-Style Clamping Cartridges for Positive Inserts Widia CSKP 75° Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D min F L1 L1A XS° vo° Типоразмер сменной режущей пластины Gage insert Инструмент правого исполнения Right hand 3870437 CSKPR10CA09 40,0 14,0 50 2,2 0.0 5.0 SP..090308/SP..322 3870436 CSKPR12CA12 50,0 20,0 55 3,1 0.0 5.0 SP..120308/SP..422 Запасные части к инструменту Spare Parts D min clamp radial axial clamp adjusting adjusting screw hex screw hex screw mounting screw hex washer 40 CKM34 STCM38 2 mm KUAM28 2 mm KUAM30 191.405 4 mm CSWM 060 050 50 CKM34 STCM38 2 mm KUAM22 2 mm KUAM31 191.406 4 mm CSWM 060 050 Effective Width Chipbreakers for C-Style Cartridges Chipbreakers insert chipbreaker effective width note SP..090308/SR.322 CBS-12 2.1 CBS-12D 2.1 For chipbreaking on both primary and secondary cutting edges SP..120308/SR.422 CBS16 4.4 CBS-16D 2.8 For chipbreaking on both primary and secondary cutting edges CBS-16N 3.0 CBS16F 2.1
