349 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.C109

Каталог Widia 2017 Металлорежущий инструмент Стр. C109 0349 ENG Lab2u

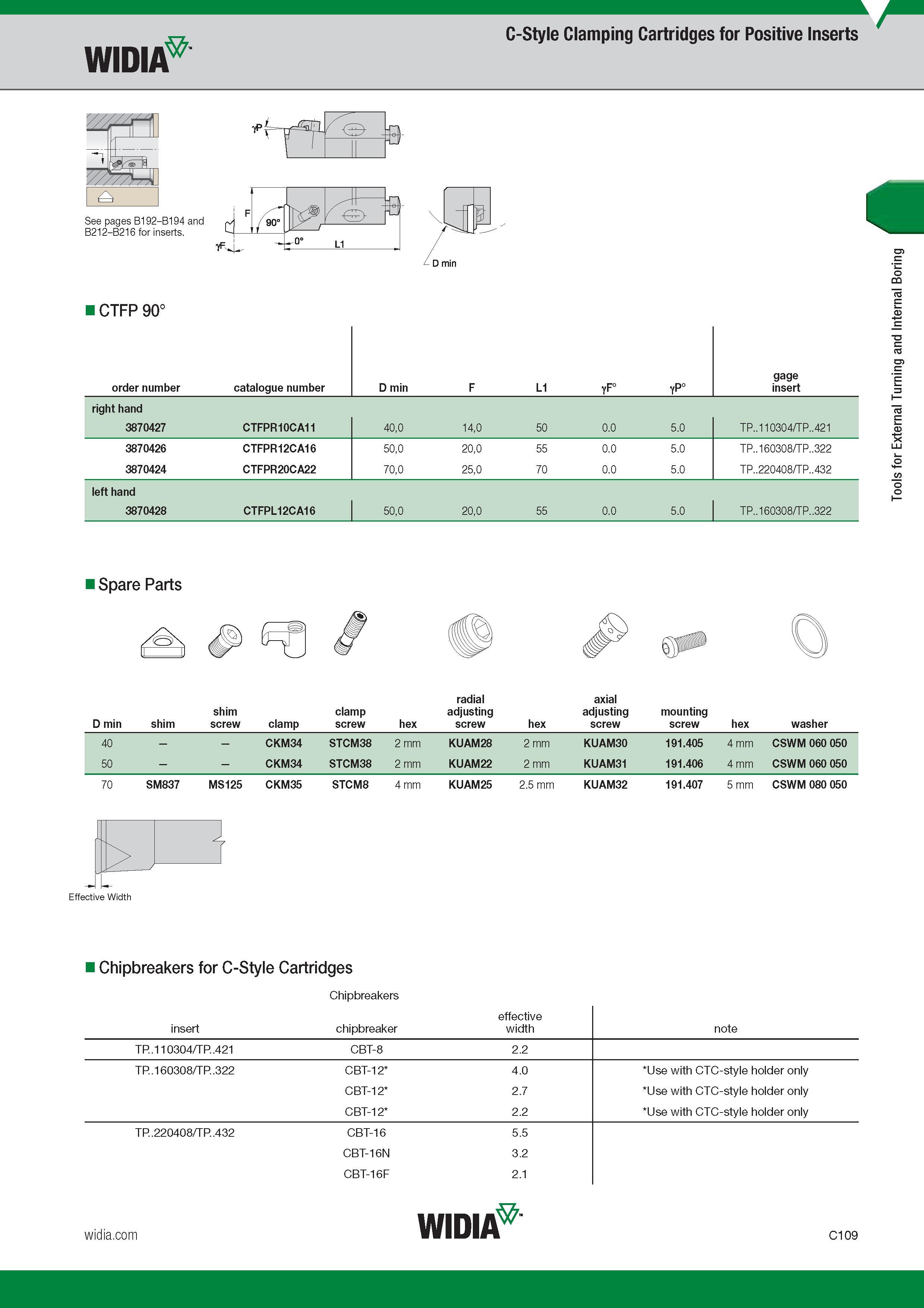

C-Style Clamping Cartridges for Positive Inserts Widia CTFP 90° Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D min F L1 VF° yP° Типоразмер сменной режущей пластины Gage insert Инструмент правого исполнения Right hand 3870427 CTFPR10CA11 40,0 14,0 50 0.0 5.0 TP..110304/TP..421 3870426 CTFPR12CA16 50,0 20,0 55 0.0 5.0 TP..160308/TP..322 3870424 CTFPR20CA22 70,0 25,0 70 0.0 5.0 TP..220408/TP..432 Инструмент левого исполнения Left hand 3870428 CTFPL12CA16 50,0 20,0 55 0.0 5.0 TP..160308/TP..322 Запасные части к инструменту Spare Parts radial axial D min shim shim screw clamp clamp screw hex adjusting screw hex adjusting screw mounting screw hex washer 40 CKM34 STCM38 2 mm KUAM28 2 mm KUAM30 191.405 4 mm CSWM 060 050 50 CKM34 STCM38 2 mm KUAM22 2 mm KUAM31 191.406 4 mm CSWM 060 050 70 SM837 MS125 CKM35 STCM8 4 mm KUAM25 2.5 mm KUAM32 191.407 5 mm CSWM 080 050 Chipbreakers for C-Style Cartridges insert Chipbreakers chipbreaker effective width note TP..110304/TP..421 CBT-8 2.2 TP .160308/TP. .322 CBT-12 4.0 Use with CTC-style holder only CBT-12 2.7 Use with CTC-style holder only CBT-12 2.2 Use with CTC-style holder only TP .220408/TP .432 CBT-16 5.5 CBT-16N 3.2 CBT-16F 2.1 Widia C109 Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания
