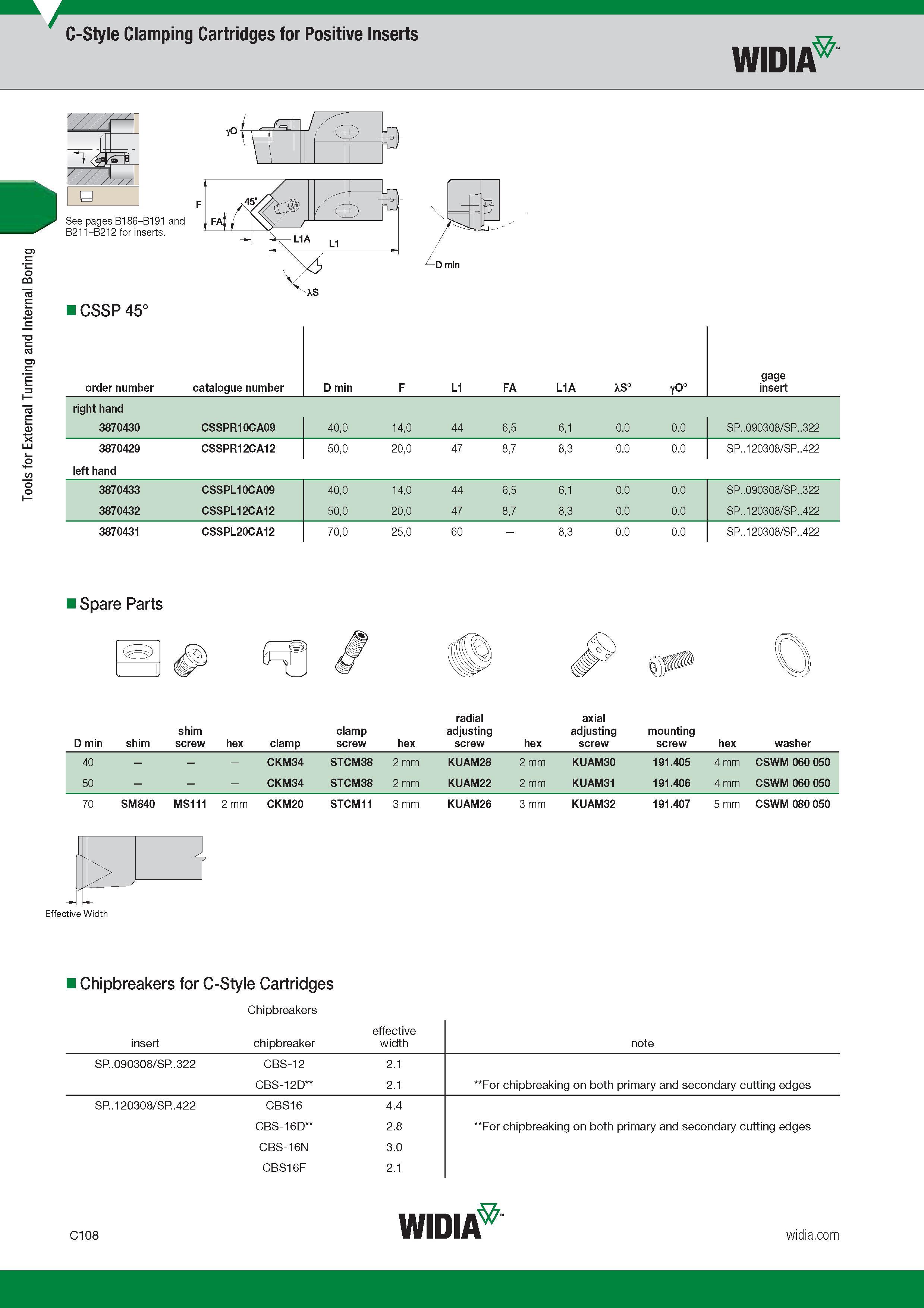

Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания C-Style Clamping Cartridges for Positive Inserts Widia Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D min F L1 FA L1A S0 O0 Типоразмер сменной режущей пластины Gage insert Инструмент правого исполнения Right hand 3870430 CSSPR10CA09 40,0 14,0 44 6,5 6,1 0.0 0.0 SP..090308/SP..322 3870429 CSSPR12CA12 50,0 20,0 47 8,7 8,3 0.0 0.0 SP..120308/SP..422 Инструмент левого исполнения Left hand 3870433 CSSPL10CA09 40,0 14,0 44 6,5 6,1 0.0 0.0 SP..090308/SP..322 3870432 CSSPL12CA12 50,0 20,0 47 8,7 8,3 0.0 0.0 SP..120308/SP..422 3870431 CSSPL20CA12 70,0 25,0 60 - 8,3 0.0 0.0 SP..120308/SP..422 Запасные части к инструменту Spare Parts shim D min shim screw hex clamp clamp screw radial adjusting hex screw hex axial adjusting screw mounting screw hex washer 40 - CKM34 STCM38 2 mm KUAM28 2 mm KUAM30 191.405 4 mm CSWM 060 050 50 - CKM34 STCM38 2 mm KUAM22 2 mm KUAM31 191.406 4 mm CSWM 060 050 70 SM840 MS111 2 mm CKM20 STCM11 3 mm KUAM26 3 mm KUAM32 1 91.407 5 mm CSWM 080 050 Effective Width Chipbreakers for C-Style Cartridges Chipbreakers insert chipbreaker effective width note SP..090308/SP..322 CBS-12 2.1 CBS-12D 2.1 For chipbreaking on both primary and secondary cutting edges SP..120308/SP..422 CBS16 4.4 CBS-16D 2.8 For chipbreaking on both primary and secondary cutting edges CBS-16N 3.0 CBS16F 2.1 C108 Widia
