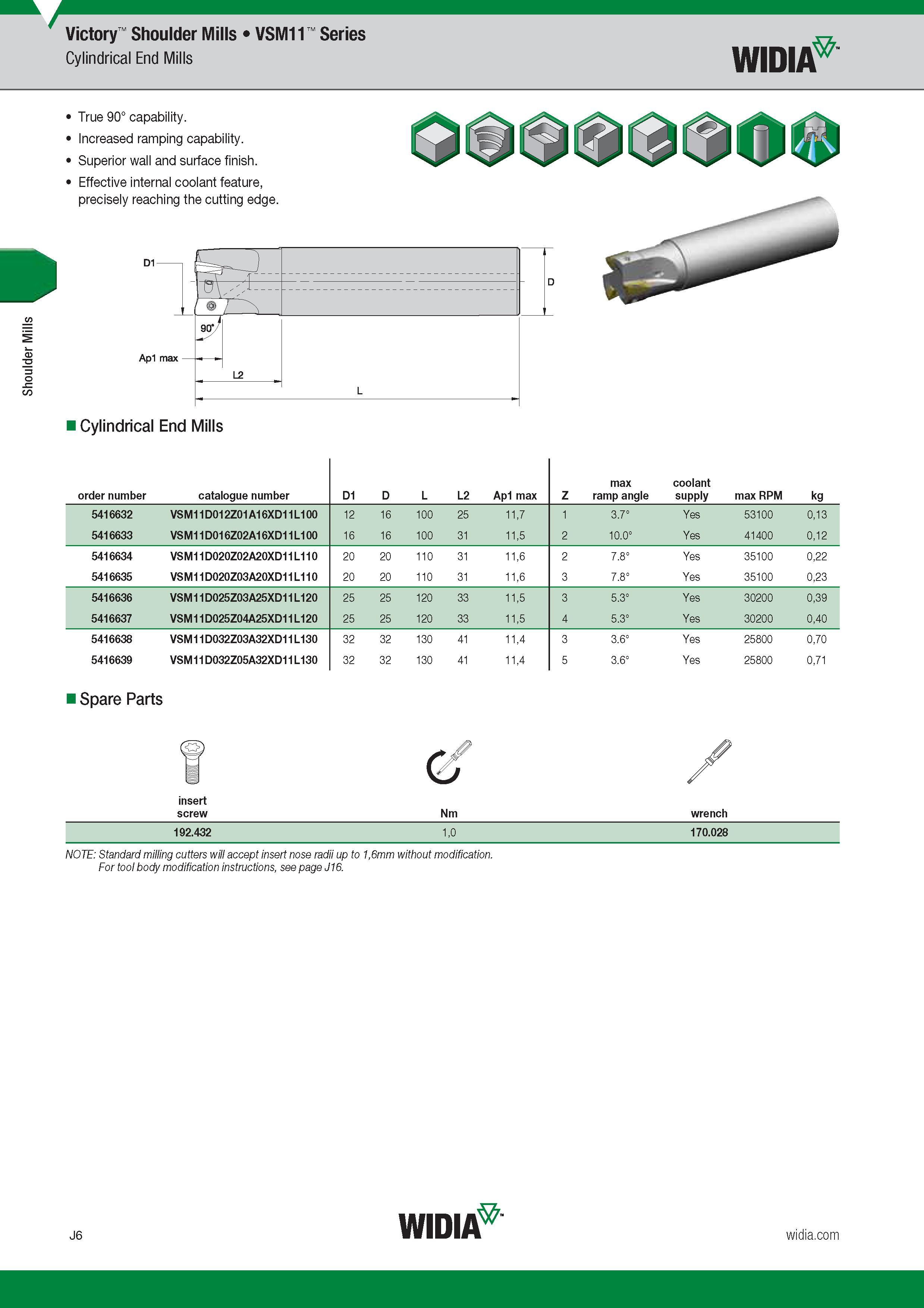

Shoulder Mills Victory VSM11 Series Cylindrical End Mills Widia True 90° capability. I ncreased ramping capability. Superior wall and surface finish. Effective internal coolant feature, precisely reaching the cutting edge. Cylindrical End Mills Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D1 D L L2 Ap1 max Z max ramp angle coolant supply Обороты на шпинделе станка Максимальное значение kg 5416632 VSM11D012Z01A16XD11L100 12 16 100 25 11,7 1 3.7° Yes 53100 0,13 5416633 VSM11D016Z02A16XD11L100 16 16 100 31 11,5 2 10.0° Yes 41400 0,12 5416634 VSM11D020Z02A20XD11L110 20 20 110 31 11,6 2 7.8° Yes 35100 0,22 5416635 VSM11D020Z03A20XD11L110 20 20 110 31 11,6 3 7.8° Yes 35100 0,23 5416636 VSM11D025Z03A25XD11L120 25 25 120 33 11,5 3 5.3° Yes 30200 0,39 5416637 VSM11D025Z04A25XD11L120 25 25 120 33 11,5 4 5.3° Yes 30200 0,40 5416638 VSM11D032Z03A32XD11L130 32 32 130 41 11,4 3 3.6° Yes 25800 0,70 5416639 VSM11D032Z05A32XD11L130 32 32 130 41 11,4 5 3.6° Yes 25800 0,71 Запасные части к инструменту Spare Parts insert screw C Nm wrench 192.432 1,0 170.028 NOTE Standard milling cutters will accept insert nose radii up to 1,6mm without modification. For tool body modification instructions, see page J16. J6 Widia
