815 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.J7

Каталог Widia 2017 Металлорежущий инструмент Стр. J7 0815 ENG Lab2u

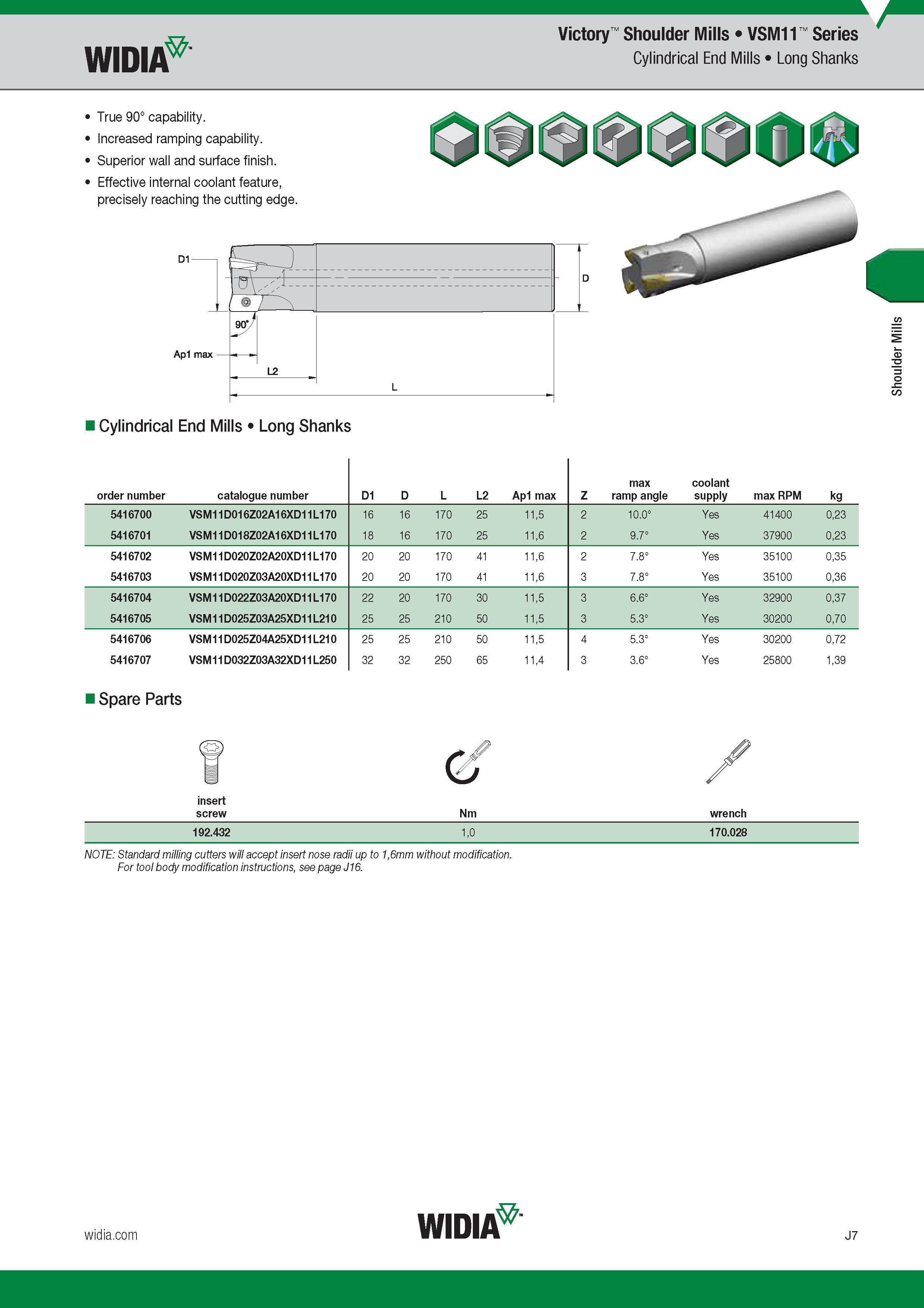

Victory Shoulder Mills VSM11 Series Widia Cylindrical End Mills Long Shanks True 90° capability. I ncreased ramping capability. Superior wall and surface finish. Effective internal coolant feature, precisely reaching the cutting edge. o Cylindrical End Mills Long Shanks Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D1 D L L2 Ap1 max Z max ramp angle coolant supply Обороты на шпинделе станка Максимальное значение kg 5416700 VSM11D016Z02A16XD11L170 16 16 170 25 11,5 2 10.0° Yes 41400 0,23 5416701 VSM11D018Z02A16XD11L170 18 16 170 25 11,6 2 9.7° Yes 37900 0,23 5416702 VSM11D020Z02A20XD11L170 20 20 170 41 11,6 2 7.8° Yes 35100 0,35 5416703 VSM11D020Z03A20XD11L170 20 20 170 41 11,6 3 7.8° Yes 35100 0,36 5416704 VSM11D022Z03A20XD11L170 22 20 170 30 11,5 3 6.6° Yes 32900 0,37 5416705 VSM11D025Z03A25XD11L210 25 25 210 50 11,5 3 5.3° Yes 30200 0,70 5416706 VSM11D025Z04A25XD11L210 25 25 210 50 11,5 4 5.3° Yes 30200 0,72 5416707 VSM11D032Z03A32XD11L250 32 32 250 65 11,4 3 3.6° Yes 25800 1,39 Запасные части к инструменту Spare Parts o. insert screw Nm wrench G 192.432 1,0 170.028 NOTE Standard milling cutters will accept insert nose radii up to 1,6mm without modification. For tool body modification instructions, see page J16. Shoulder Mills
