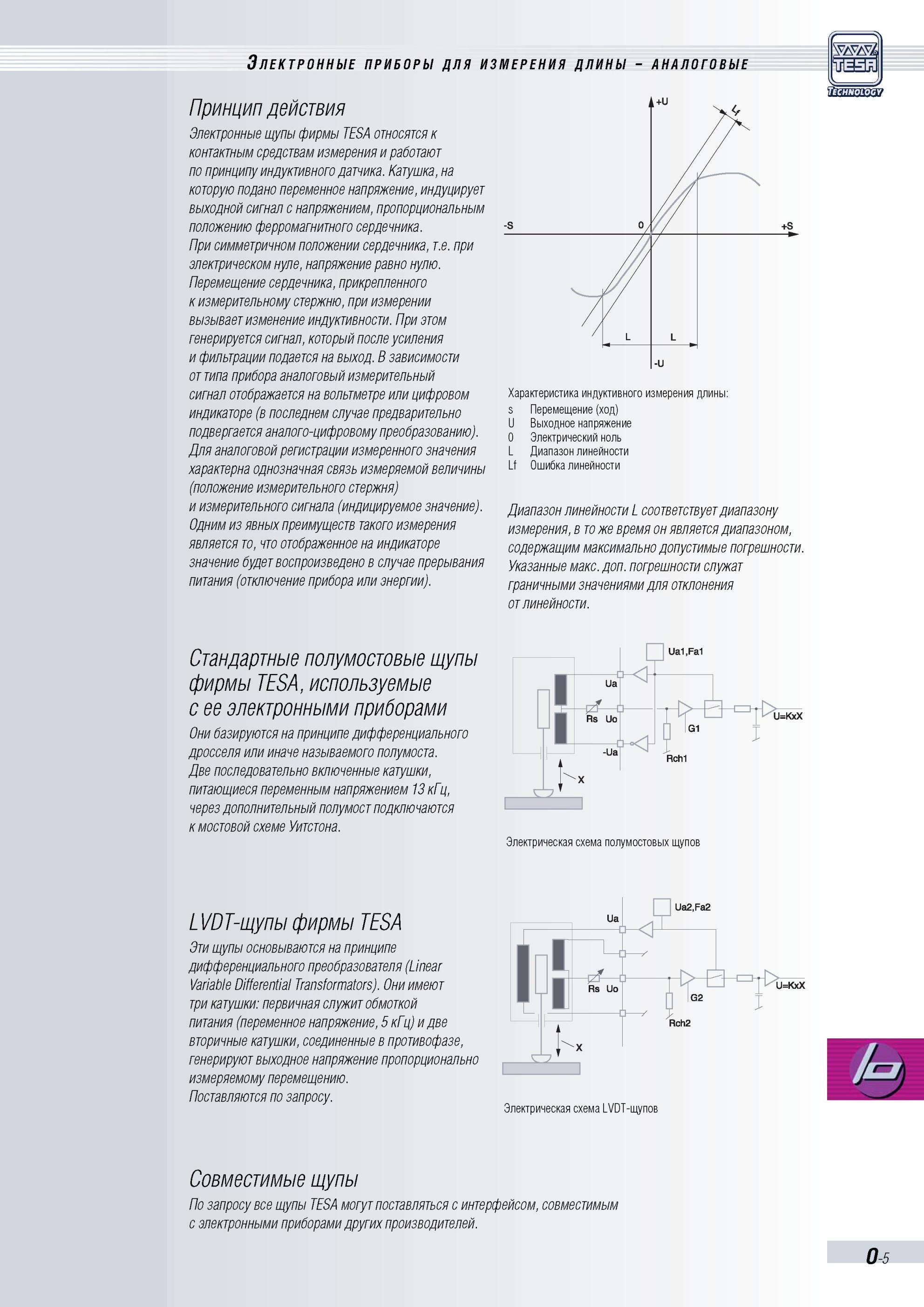

Электронные щупы фирмы TESA относятся к контактным средствам измерения и работают по принципу индуктивного датчика Катушка, на которую подано пер

Электронные щупы фирмы TESA относятся к контактным средствам измерения и работают по принципу индуктивного датчика. Катушка, на которую подано переменное напряжение, индуцирует выходной сигнал с напряжением, пропорциональным положению ферромагнитного сердечника. При симметричном положении сердечника, т.е. при электрическом нуле, напряжение равно нулю. Перемещение сердечника, прикрепленного к измерительному стержню, при измерении вызывает изменение индуктивности. При этом генерируется сигнал, который после усиления и фильтрации подается на выход. В зависимости от типа прибора аналоговый измерительный сигнал отображается на вольтметре или цифровом индикаторе (в последнем случае предварительно подвергается аналого-цифровому преобразованию). Для аналоговой регистрации измеренного значения характерна однозначная связь измеряемой величины (положение измерительного стержня) и измерительного сигнала (индицируемое значение). Одним из явных преимуществ такого измерения является то, что отображенное на индикаторе значение будет воспроизведено в случае прерывания питания (отключение прибора или энергии). Характеристика индуктивного измерения длины s Перемещение (ход) U Выходное напряжение 0 Электрический ноль L Диапазон линейности Lf Ошибка линейности Диапазон линейности L соответствует диапазону измерения, в то же время он является диапазоном, содержащим максимально допустимые погрешности. Указанные макс. доп. погрешности служат граничными значениями для отклонения от линейности. Стандартные полумостовые щупы фирмы TESA, используемые с ее электронными приборами Они базируются на принципе дифференциального дросселя или иначе называемого полумоста. Две последовательно включенные катушки, питающиеся переменным напряжением 13 кГц, через дополнительный полумост подключаются к мостовой схеме Уитстона. Электрическая схема полумостовых щупов LVDT-щупыфирмы TESA Эти щупы основываются на принципе дифференциального преобразователя (Linear Variable Differential Transformators). Они имеют три катушки первичная служит обмоткой питания (переменное напряжение, 5 кГц) и две вторичные катушки, соединенные в противофазе, генерируют выходное напряжение пропорционально измеряемому перемещению. Поставляются по запросу. Электрическая схема LVDT-щупов Совместимые щупы По запросу все щупы TESA могут поставляться с интерфейсом, совместимым с электронными приборами других производителей. O-5 Электронные приборы для измерения длины аналоговые Принцип действия
