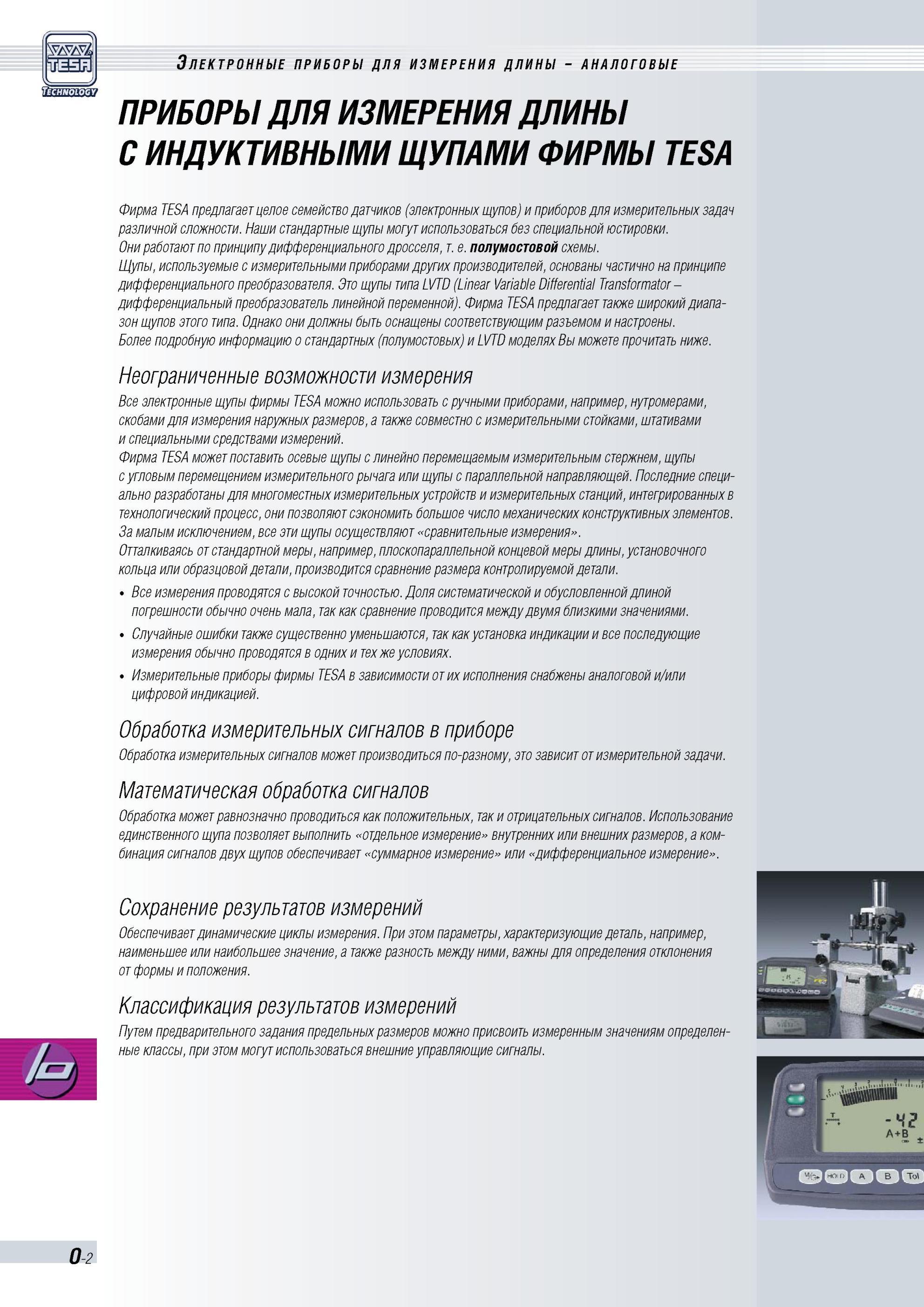

Фирма TESA предлагает целое семейство датчиков (электронных щупов) и приборов для измерительных задач различной сложности Наши стандартные щупы м

Фирма TESA предлагает целое семейство датчиков (электронных щупов) и приборов для измерительных задач различной сложности. Наши стандартные щупы могут использоваться без специальной юстировки. Они работают по принципу дифференциального дросселя, т. е. полумостовой схемы. Щупы, используемые с измерительными приборами других производителей, основаны частично на принципе дифференциального преобразователя. Это щупы типа LVTD (Linear Variable Differential Transformator -дифференциальный преобразователь линейной переменной). Фирма TESA предлагает также широкий диапазон щупов этого типа. Однако они должны быть оснащены соответствующим разъемом и настроены. Более подробную информацию о стандартных (полумостовых) и LVTD моделях Вы можете прочитать ниже. Неограниченные возможности измерения Все электронные щупы фирмы TESA можно использовать с ручными приборами, например, нутромерами, скобами для измерения наружных размеров, а также совместно с измерительными стойками, штативами и специальными средствами измерений. Фирма TESA может поставить осевые щупы с линейно перемещаемым измерительным стержнем, щупы с угловым перемещением измерительного рычага или щупы с параллельной направляющей. Последние специально разработаны для многоместных измерительных устройств и измерительных станций, интегрированных в технологический процесс, они позволяют сэкономить большое число механических конструктивных элементов. За малым исключением, все эти щупы осуществляют сравнительные измерения. Отталкиваясь от стандартной меры, например, плоскопараллельной концевой меры длины, установочного кольца или образцовой детали, производится сравнение размера контролируемой детали. Все измерения проводятся с высокой точностью. Доля систематической и обусловленной длиной погрешности обычно очень мала, так как сравнение проводится между двумя близкими значениями. Случайные ошибки также существенно уменьшаются, так как установка индикации и все последующие измерения обычно проводятся в одних и тех же условиях. Измерительные приборы фирмы TESA в зависимости от их исполнения снабжены аналоговой и/или цифровой индикацией. Обработка измерительных сигналов в приборе Обработка измерительных сигналов может производиться по-разному, это зависит от измерительной задачи. Математическая обработка сигналов Обработка может равнозначно проводиться как положительных, так и отрицательных сигналов. Использование единственного щупа позволяет выполнить отдельное измерение внутренних или внешних размеров, а комбинация сигналов двух щупов обеспечивает суммарное измерение или дифференциальное измерение. Сохранение результатов измерений Обеспечивает динамические циклы измерения. При этом параметры, характеризующие деталь, например, наименьшее или наибольшее значение, а также разность между ними, важны для определения отклонения от формы и положения. Классификация результатов измерений Путем предварительного задания предельных размеров можно присвоить измеренным значениям определенные классы, при этом могут использоваться внешние управляющие сигналы. B-2 Электронные приборы для измерения длины аналоговые ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ДЛИНЫ С ИНДУКТИВНЫМИ ЩУПАМИ ФИРМЫ TESA
