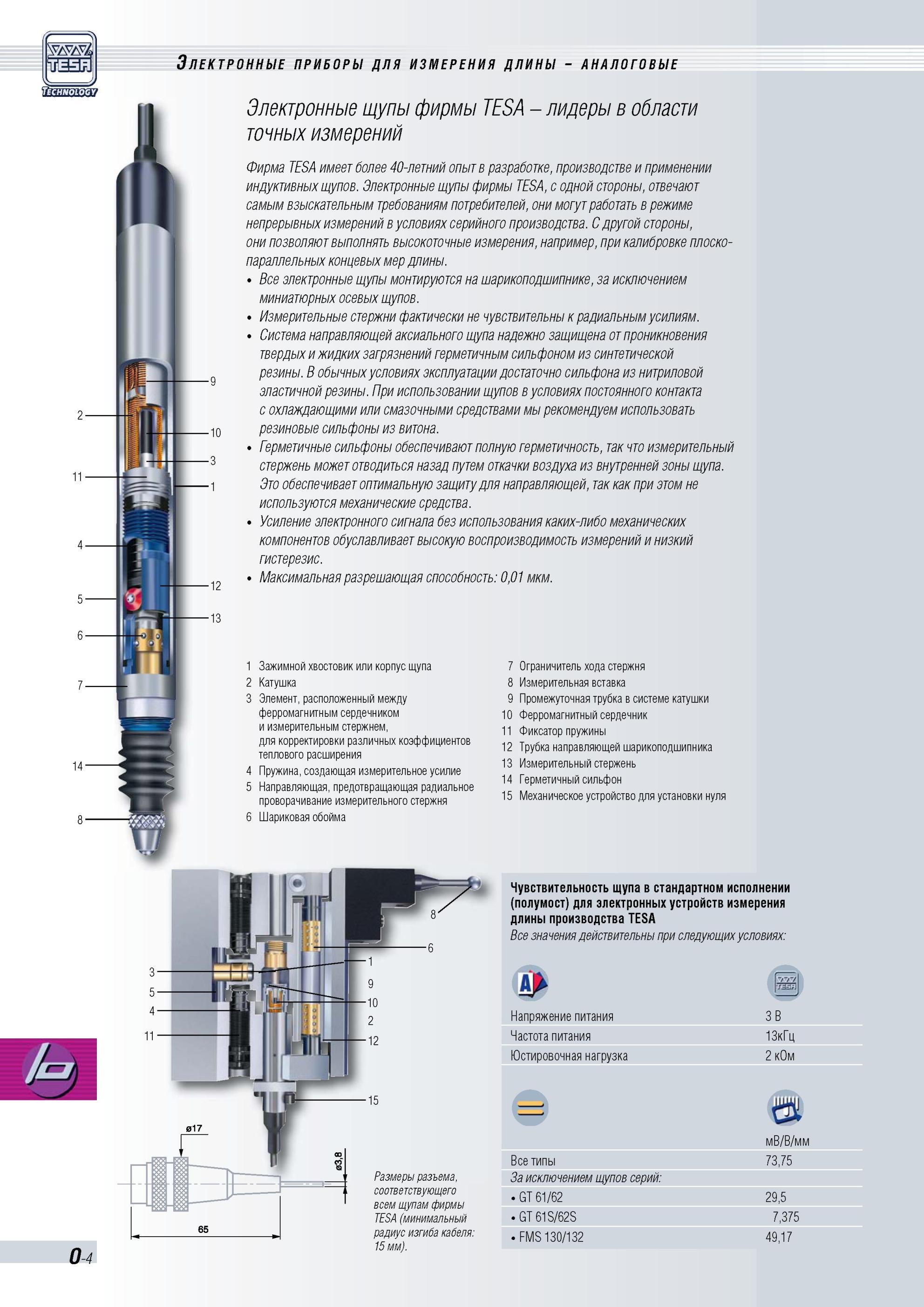

Электронные щупы фирмы Tesa Швейцария Лидеры в области точных измерений Чувствительность измерительного инструмента в стандартном исполнении Электронные приборы для измерения длины - аналоговые Электронные щупы фирмы TESA - лидеры в области точных измерений Фирма TESA имеет более 40-летний опыт в разработке, производстве и применении индуктивных щупов. Электронные щупы фирмы TESA, с одной стороны, отвечают самым взыскательным требованиям потребителей, они могут работать в режиме непрерывных измерений в условиях серийного производства. С другой стороны, они позволяют выполнять высокоточные измерения, например, при калибровке плоскопараллельных концевых мер длины. Все электронные щупы монтируются на шарикоподшипнике, за исключением миниатюрных осевых щупов. Измерительные стержни фактически не чувствительны к радиальным усилиям. Система направляющей аксиального щупа надежно защищена от проникновения твердых и жидких загрязнений герметичным сильфоном из синтетической резины. В обычных условиях эксплуатации достаточно сильфона из нитриловой эластичной резины. При использовании щупов в условиях постоянного контакта с охлаждающими или смазочными средствами мы рекомендуем использовать . 10 резиновые сильфоны из витона. Герметичные сильфоны обеспечивают полную герметичность, так что измерительный стержень может отводиться назад путем откачки воздуха из внутренней зоны щупа. -1 Это обеспечивает оптимальную защиту для направляющей, так как при этом не используются механические средства. Усиление электронного сигнала без использования каких-либо механических компонентов обуславливает высокую воспроизводимость измерений и низкий гистерезис. 12 Максимальная разрешающая способность: 0,01 мкм. -13 14- Зажимной хвостовик или корпус щупа Катушка Элемент, расположенный между ферромагнитным сердечником и измерительным стержнем, для корректировки различных коэффициентов теплового расширения Пружина, создающая измерительное усилие Направляющая, предотвращающая радиальное проворачивание измерительного стержня Шариковая обойма 7 Ограничитель хода стержня 8 Измерительная вставка 9 Промежуточная трубка в системе катушки 10 Ферромагнитный сердечник 11 Фиксатор пружины 12 Трубка направляющей шарикоподшипника 13 Измерительный стержень 14 Герметичный сильфон 15 Механическое устройство для установки нуля O Размеры разъема, соответствующего всем щупам фирмы TESA (минимальный радиус изгиба кабеля: 15 мм). Чувствительность щупа в стандартном исполнении (полумост) для электронных устройств измерения длины производства TESA Все значения действительны при следующих условиях: & Напряжение питания Частота питания Юстировочная нагрузка Все типы За исключением щупов серий: GT 61/62 GT 61S/62S FMS 130/132 3 В 13кГц 2 кОм m мВ/В/мм 73,75 29,5 7,375 49,17 2 11 4 7 6 8
