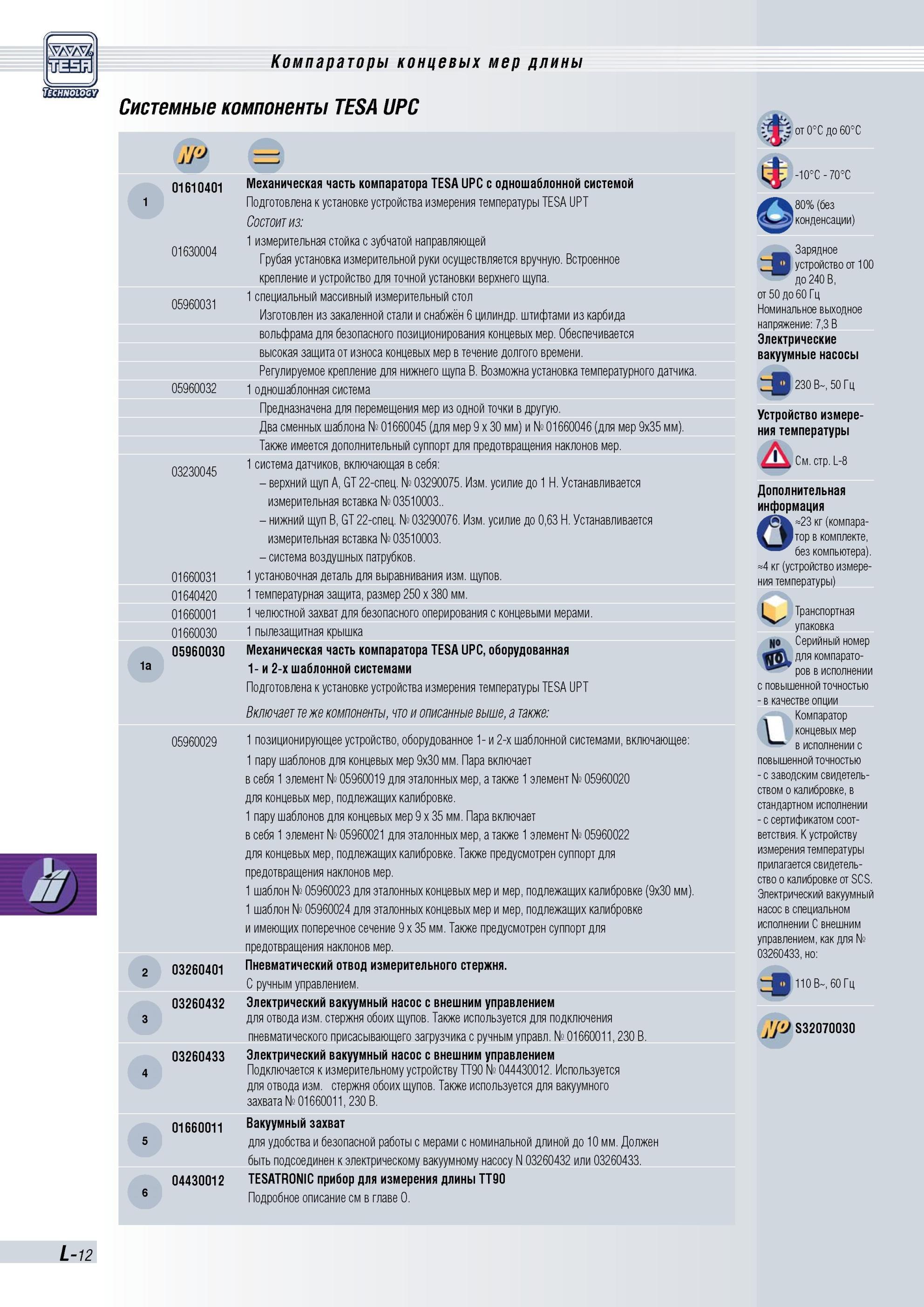

Механическая часть компаратора TESA UPC с одношаблонной системой 1 Подготовлена к установке устройства измерения температуры TESA UPT Состоит из 01630004 1 измерительная стойка с зубчатой направляющей Грубая установка измерительной руки осуществляется вручную. Встроенное крепление и устройство для точной установки верхнего щупа. 05960031 1 специальный массивный измерительный стол Изготовлен из закаленной стали и снабжён 6 цилиндр. штифтами из карбида вольфрама для безопасного позиционирования концевых мер. Обеспечивается высокая защита от износа концевых мер в течение долгого времени. Регулируемое крепление для нижнего щупа B. Возможна установка температурного датчика. 05960032 1 одношаблонная система Предназначена для перемещения мер из одной точки в другую. Два сменных шаблона № 01660045 (для мер 9 х 30 мм) и № 01660046 (для мер 9х35 мм). Также имеется дополнительный суппорт для предотвращения наклонов мер. 03230045 1 система датчиков, включающая в себя верхний щуп А, GT 22-спец. № 03290075. Изм. усилие до 1 Н. Устанавливается измерительная вставка № 03510003 нижний щуп В, GT 22-спец. № 03290076. Изм. усилие до 0,63 Н. Устанавливается измерительная вставка № 03510003. система воздушных патрубков. 01660031 1 установочная деталь для выравнивания изм. щупов. 01640420 1 температурная защита, размер 250 х 380 мм. 01660001 1 челюстной захват для безопасного оперирования с концевыми мерами. 01660030 1 пылезащитная крышка 05960030 Механическая часть компаратора TESA UPC, оборудованная 1а 1-и 2-х шаблонной системами Подготовлена к установке устройства измерения температуры TESA UPT Включает те же компоненты, что и описанные выше, а также 05960029 1 позиционирующее устройство, оборудованное 1- и 2-х шаблонной системами, включающее 1 пару шаблонов для концевых мер 9х30 мм. Пара включает в себя 1 элемент № 05960019 для эталонных мер, а также 1 элемент № 05960020 для концевых мер, подлежащих калибровке. 1 пару шаблонов для концевых мер 9 х 35 мм. Пара включает в себя 1 элемент № 05960021 для эталонных мер, а также 1 элемент № 05960022 для концевых мер, подлежащих калибровке. Также предусмотрен суппорт для предотвращения наклонов мер. 1 шаблон № 05960023 для эталонных концевых мер и мер, подлежащих калибровке (9х30 мм). 1 шаблон № 05960024 для эталонных концевых мер и мер, подлежащих калибровке и имеющих поперечное сечение 9 х 35 мм. Также предусмотрен суппорт для от 0°С до 60°С -10°С 70°С 180% (без 'конденсации) Зарядное устройство от 100 до 240 В, от 50 до 60 Гц Номинальное выходное напряжение 7,3 В Электрические вакуумные насосы -Д 230 В-, 50 Гц Устройство измерения температуры См. стр. L-8 Дополнительная информация =23 кг (компара-ртор в комплекте, без компьютера). 4 кг (устройство измерения температуры) nnifjupm О L 2 03260401 Пневматический отвод измерительного стержня. С ручным управлением. 3 03260432 Электрический вакуумный насос с внешним управлением для отвода изм. стержня обоих щупов. Также используется для подключения пневматического присасывающего загрузчика с ручным управл. № 01660011, 230 В. 4 03260433 Электрический вакуумный насос с внешним управлением Подключается к измерительному устройству TT90 № 044430012. Используется для отвода изм. стержня обоих щупов. Также используется для вакуумного захвата № 01660011, 230 В. 5 01660011 Вакуумный захват для удобства и безопасной работы с мерами с номинальной длиной до 10 мм. Должен быть подсоединен к электрическому вакуумному насосу N 03260432 или 03260433. 6 04430012 TESATRONIC прибор для измерения длины TT90 Подробное описание см в главе 0. IТранспортная упаковка Серийный номер для компараторов в исполнении с повышенной точностью в качестве опции Компаратор концевых мер в исполнении с повышенной точностью с заводским свидетельством о калибровке, в стандартном исполнении с сертификатом соответствия. К устройству измерения температуры прилагается свидетельство о калибровке от SCS. Электрический вакуумный насос в специальном исполнении С внешним управлением, как для № 03260433, но Д 110 В-, 60 Гц jJ'J S32070030 L-12 Компараторы концевых мер длины Системные компоненты TESA UPC 01610401
