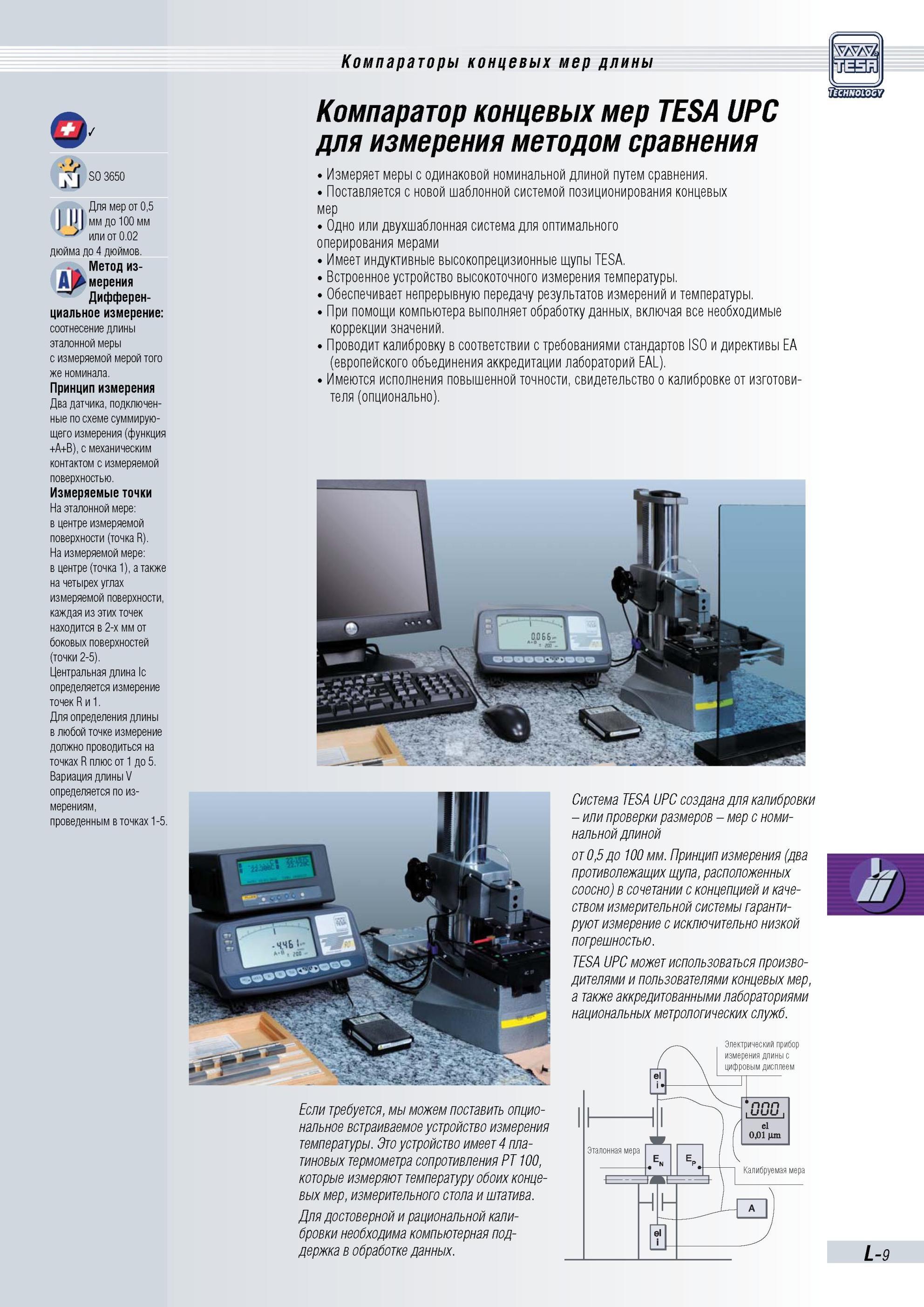

Дифференциальное измерение соотнесение длины эталонной меры с измеряемой мерой того же номинала. Принцип измерения Два датчика, подключенные по схеме суммирующего измерения(функция +А+В), с механическим контактом с измеряемой поверхностью. Измеряемые точки На эталонной мере в центре измеряемой поверхности (точка R). На измеряемой мере в центре (точка 1), а также на четырех углах измеряемой поверхности, каждая из этих точек находится в 2-х мм от боковых поверхностей (точки 2-5). Центральная длина Ic определяется измерение точек R и 1. Для определения длины в любой точке измерение должно проводиться на точках R плюс от 1 до 5. Вариация длины V определяется по измерениям, проведенным в точках 1-5. Компараторы концевых мер длины Компаратор концевых мер TESA UPC для измерения методом сравнения Измеряет меры с одинаковой номинальной длиной путем сравнения. Поставляется с новой шаблонной системой позиционирования концевых мер Одно или двухшаблонная система для оптимального оперирования мерами Имеет индуктивные высокопрецизионные щупы TESA. Встроенное устройство высокоточного измерения температуры. Обеспечивает непрерывную передачу результатов измерений и температуры. При помощи компьютера выполняет обработку данных, включая все необходимые коррекции значений. Проводит калибровку в соответствии с требованиями стандартов ISO и директивы EA (европейского объединения аккредитации лабораторий EAL). Имеются исполнения повышенной точности, свидетельство о калибровке от изготовителя (опционально). Система TESA UPC создана для калибровки или проверки размеров мер с номинальной длиной от 0,5 до 100 мм. Принцип измерения (два противолежащих щупа, расположенных соосно) в сочетании с концепцией и качеством измерительной системы гарантируют измерение с исключительно низкой погрешностью. TESA UPC может использоваться производителями и пользователями концевых мер, а также аккредитованными лабораториями национальных метрологических служб. Если требуется, мы можем поставить опциональное встраиваемое устройство измерения температуры. Это устройство имеет 4 платиновых термометра сопротивления РТ100, которые измеряют температуру обоих концевых мер, измерительного стола и штатива. Для достоверной и рациональной калибровки необходима компьютерная поддержка в обработке данных. L-9 3650 . 111 Для мер от 0,5 J N J мм до 100 мм или от 0.02 дюйма до 4 дюймов. Метод измерения
