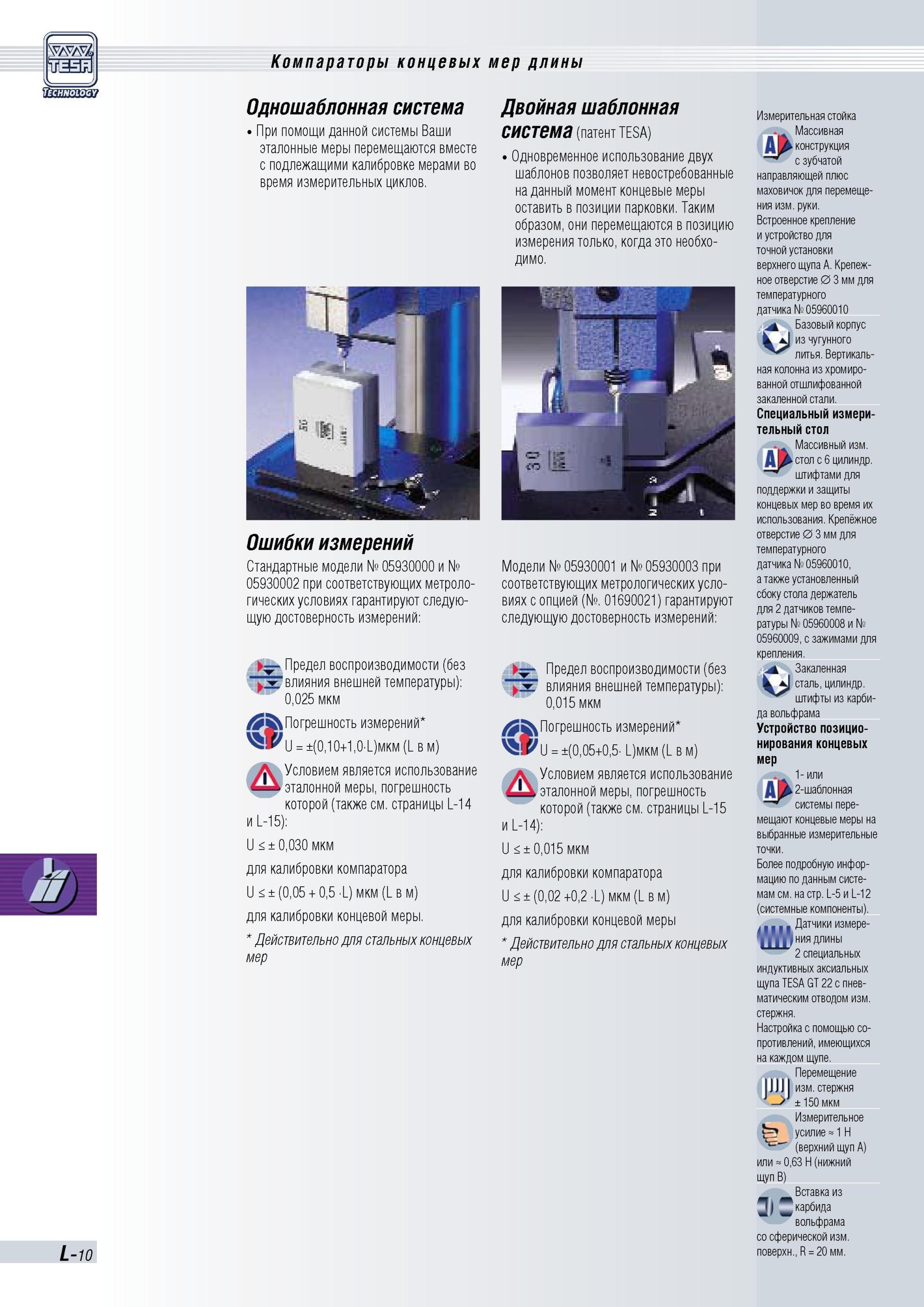

При помощи данной системы Ваши эталонные меры перемещаются вместе с подлежащими калибровке мерами во время измерительных циклов Двойная шаблонная

При помощи данной системы Ваши эталонные меры перемещаются вместе с подлежащими калибровке мерами во время измерительных циклов. Двойная шаблонная система (патент TESA) Одновременное использование двух шаблонов позволяет невостребованные на данный момент концевые меры оставить в позиции парковки. Таким образом, они перемещаются в позицию измерения только, когда это необходимо. Ошибки измерений Стандартные модели № 05930000 и № 05930002 при соответствующих метрологических условиях гарантируют следующую достоверность измерений Предел воспроизводимости (без “рь влияния внешней температуры) 0,025 мкм Погрешность измерений U ±(0,10+1 ,0 L)mkm (L в м) Условием является использование эталонной меры, погрешность которой (также см. страницы L-14 и L-15) U ± 0,030 мкм для калибровки компаратора U ± (0,05 + 0,5 1) мкм (L в м) для калибровки концевой меры. Действительно для стальных концевых мер Модели № 05930001 и № 05930003 при соответствующих метрологических условиях с опцией (№. 01690021) гарантируют следующую достоверность измерений Предел воспроизводимости (без влияния внешней температуры) 0,015 мкм Погрешность измерений А О А U ±(0,05+0,5' L)mkm (L в м) Условием является использование , эталонной меры, погрешность которой (также см. страницы L-15 и L-14) U ± 0,015 мкм для калибровки компаратора U ± (0,02 +0,2 1) мкм (L в м) для калибровки концевой меры Действительно для стальных концевых мер L-10 Измерительная стойка (. Массивная Деконструкция с зубчатой направляющей плюс маховичок для перемещения изм. руки. Встроенное крепление и устройство для точной установки верхнего щупа А. Крепежное отверстие 0 3 мм для температурного датчика №05960010 -гШ~ Базовый корпус k i] из чугунного литья. Вертикальная колонна из хромированной отшлифованной закаленной стали. Специальный измерительный стол (. Массивный изм. ДЪ стол с 6 цилиндр, штифтами для поддержки и защиты концевых мер во время их использования. Крепёжное отверстие 0 3 мм для температурного датчика № 05960010, а также установленный сбоку стола держатель для 2 датчиков температуры № 05960008 и № 05960009, с зажимами для крепления. Закаленная сталь, цилиндр. штифты из карбида вольфрама Устройство позиционирования концевых мер (. 1-или Д 2-шаблонная системы перемещают концевые меры на выбранные измерительные точки. Более подробную информацию по данным системам см. на стр. L-5 и L-12 (системные компоненты). 4J111 Датчики измере-пАния длины 2 специальных индуктивных аксиальных щупа TESA GT 22 с пневматическим отводом изм. стержня. Настройка с помощью сопротивлений, имеющихся на каждом щупе. Перемещение изм. стержня ± 150 мкм Измерительное усилие 1 Н (верхний щуп А) или 0,63 Н (нижний щуп В) Вставка из карбида вольфрама сферической изм. поверхн., R 20 мм. Компараторы концевых мер длины Одношаблонная система
