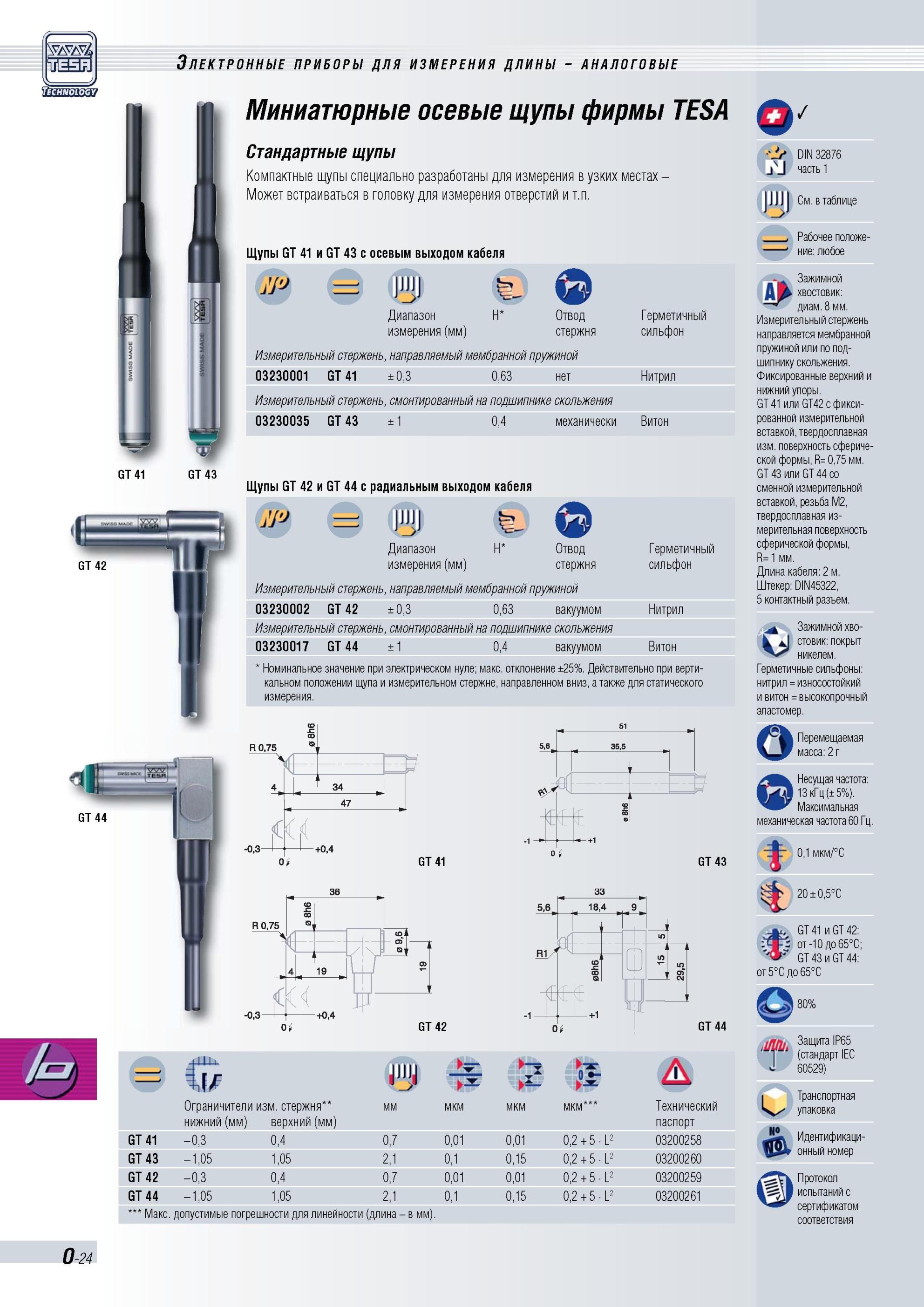

Миниатюрные осевые щупы фирмы TESA GT 41 GT 43 Стандартные щупы Компактные щупы специально разработаны для измерения в узких местах Может встраиваться в головку для измерения отверстий и т.п. Щупы GT 41 и GT 43 с осевым выходом кабеля УР DIN 32876 Отвод стержня Измерительный стержень, направляемый мембранной пружиной 03230001 GT 41 ± 0,3 0,63 нет Измерительный стержень, смонтированный на подшипнике скольжения 03230035 GT 43 ± 1 0,4 механически Герметичный сильфон Нитрил Витон Щупы GT 42 и GT 44 с радиальным выходом кабеля Диапазон измерения (мм) Отвод стержня Герметичный сильфон Измерительный стержень, направляемый мембранной пружиной 03230002 GT 42 ± 0,3 0,63 вакуумом Нитрил Измерительный стержень, смонтированный на подшипнике скольжения 03230017 GT 44 ± 1 0,4 вакуумом Витон Номинальное значение при электрическом нуле; макс. отклонение ±25%. Действительно при вертикальном положении щупа и измерительном стержне, направленном вниз, а также для статического измерения. R 0,75 -0,3- 4 Т 34 47 U 1+0,4 о GT 41 о GT 43 GT 44 Х А Ограничители изм. стержня мм мкм нижний (мм) верхний (мм) GT 41 -0,3 0,4 0,7 0,01 0,01 0,2 + 5 L2 GT 43 -1,05 1,05 2,1 0,1 0,15 0,2 + 5 L2 GT 42 -0,3 0,4 0,7 0,01 0,01 0,2 + 5 L2 GT 44 -1,05 1,05 2,1 0,1 0,15 0,2 + 5 L2 Технический паспорт 03200258 03200260 03200259 03200261 часть 1 См. в таблице Рабочее положение любое Зажимной хвостовик диаметр 8 мм. Измерительный стержень направляется мембранной пружиной или по подшипнику скольжения. Фиксированные верхний и нижний упоры. GT 41 или GT42 с фиксированной измерительной вставкой,твердосплавная изм. поверхность сферической формы, R= 0,75 мм. GT 43 или GT 44 сменной измерительной вставкой, резьба М2, твердосплавная измерительная поверхность сферической формы, R= 1 мм. Длина кабеля 2 м. Штекер DIN45322, 5 контактный разъем. Зажимной хво-k 1 стовик покрыт никелем. Герметичные сильфоны нитрил износостойкий и витон высокопрочный эластомер. о Перемещаемая масса 2 Несущая частота 113 кГц (±5%). Максимальная механическая частота 60 Гц. t 0,1 мкм/°С 20 ± 0,5°С Макс. допустимые погрешности для линейности (длина в мм). GT 41 и GT 42 от -10 до 65°С; GT 43 и GT 44 от 5°С до 65°С 80% Защита IP65 (стандарт IEC 60529) Транспортная упаковка Идентификационный номер Протокол испытаний с сертификатом соответствия N0 O-24 Электронные приборы для измерения длины аналоговые
