DIN 32876 11 часть 1 См в таблице Осевые щупы, рабочее положение любое Зжимной Д хвостовик диаметр 8 мм Измерительный стержень с шариковой направ

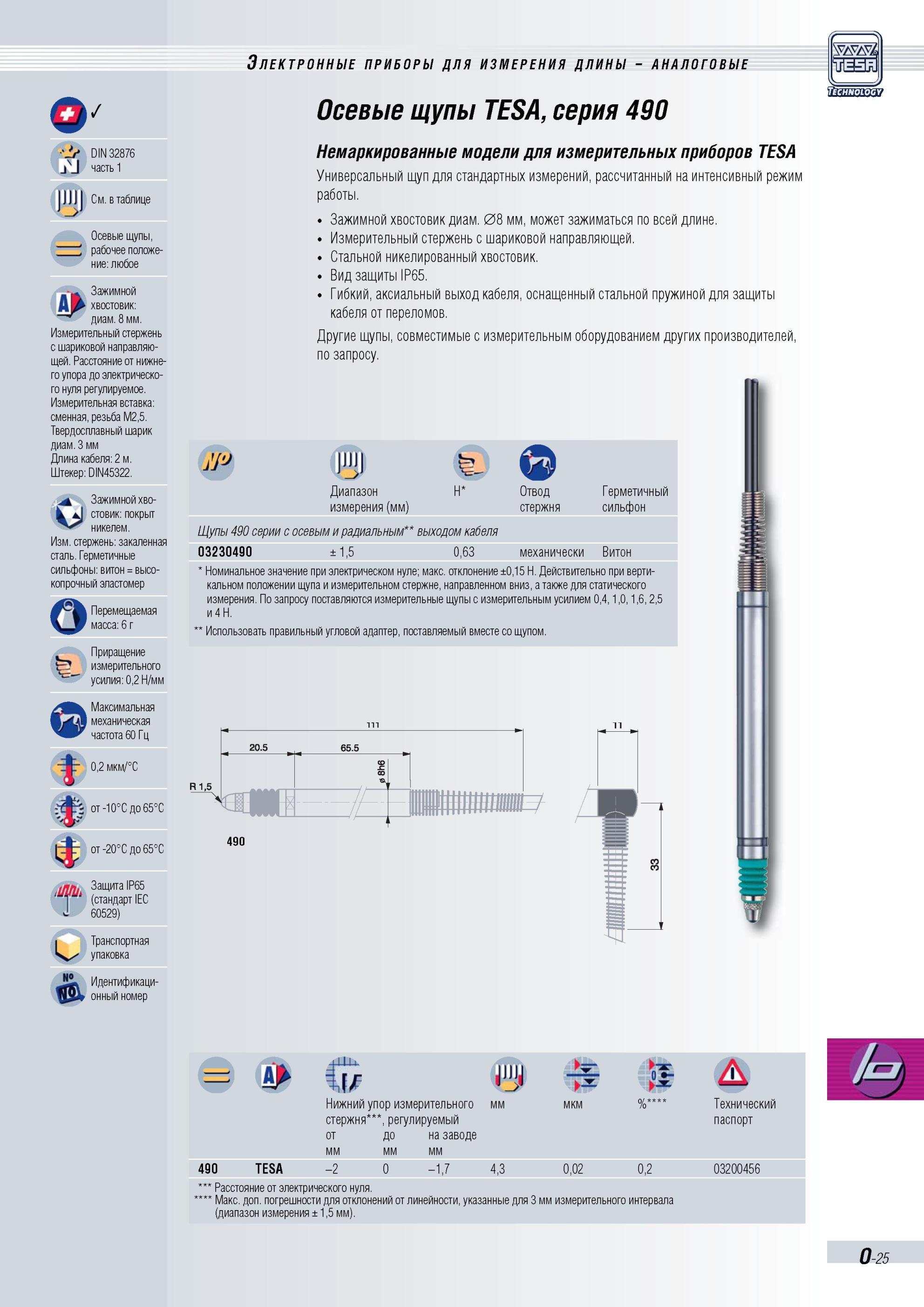

DIN 32876 11 часть 1 См. в таблице Осевые щупы, рабочее положение любое Зжимной Д хвостовик диаметр 8 мм. Измерительный стержень с шариковой направляющей. Расстояние от нижнего упора до электрического нуля регулируемое. Измерительная вставка сменная, резьба М2,5. Твердосплавный шарик диаметр 3 мм Длина кабеля 2 м. Штекер DIN45322. Зжимной хво-k стовик покрыт никелем. Изм. стержень закаленная сталь. Герметичные сильфоны витон высокопрочный эластомер о Перемещаемая масса 6 Приращение измерительного 'с ' усилия 0,2 Н/мм Максимальная механическая частота 60 Гц 0,2 мкм/°С N0 от -10°С до 65°С от -20°С до 65°С Защита IP65 (стандарт IEC 60529) Транспортная упаковка Идентификационный номер Электронные приборы для измерения ДЛИНЫ АНАЛОГОВЫЕ Осевые щупы TESA, серия 490 Немаркированные модели для измерительных приборов TESA Универсальный щуп для стандартных измерений, рассчитанный на интенсивный режим работы. Зажимной хвостовик диаметр 08 мм, может зажиматься по всей длине. Измерительный стержень с шариковой направляющей. Стальной никелированный хвостовик. Вид защиты IP65. Гибкий, аксиальный выход кабеля, оснащенный стальной пружиной для защиты кабеля от переломов. Другие щупы, совместимые с измерительным оборудованием других производителей, по запросу. Диапазон измерения (мм) Отвод стержня Герметичный сильфон Щупы 490 серии с осевым и радиальным выходом кабеля 03230490 ± 1,5 0,63 механически Витон Номинальное значение при электрическом нуле; макс. отклонение ±0,15 Н. Действительно при вертикальном положении щупа и измерительном стержне, направленном вниз, а также для статического измерения. По запросу поставляются измерительные щупы с измерительным усилием 0,4, 1,0, 1,6, 2,5 и 4 Н. Использовать правильный угловой адаптер, поставляемый вместе щупом. 4r I' 1 W ojr А Нижний упор измерительного мм мкм Технический стержня, регулируемый паспорт от до на заводе мм 490 TESA ,7 -1 0 2 4,3 0,02 0,2 03200456 Расстояние от электрического нуля. Макс. доп. погрешности для отклонений от линейности, указанные для 3 мм измерительного интервала (диапазон измерения ± 1,5 мм). O-25
