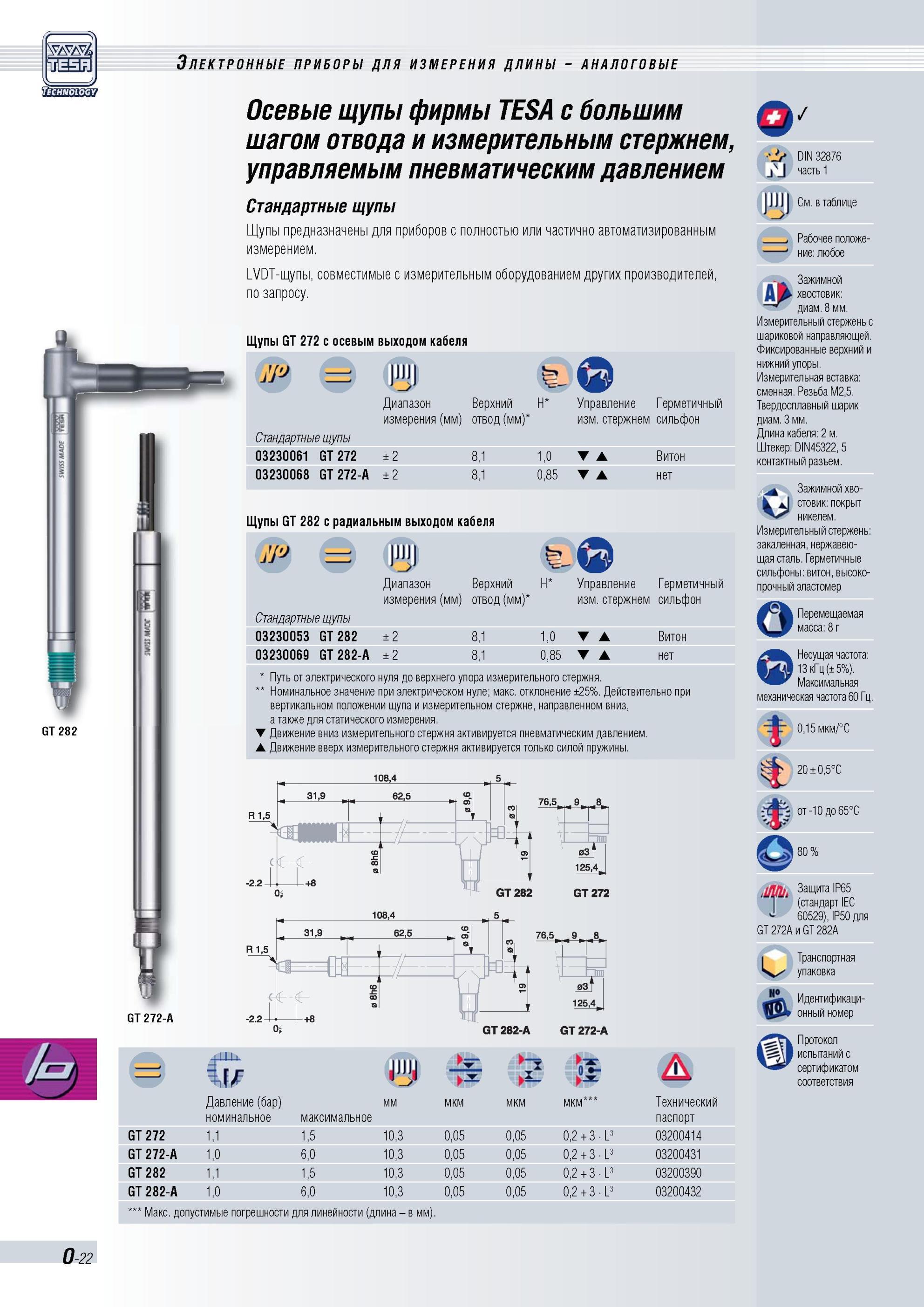

Осевые щупы фирмы TESA с большим шагом отвода и измерительным стержнем, управляемым пневматическим давлением Стандартные щупы Щупы предназначены для приборов с полностью или частично автоматизированным измерением. LVDT-щупы, совместимые с измерительным оборудованием других производителей, по запросу. GT 272-A GT 272 GT 272-A GT 282 GT 282-A Щупы GT 272 с осевым выходом кабеля Диапазон Верхний Н измерения (мм) отвод (мм) Стандартные щупы 03230061 GT 272 ± 2 8,1 1,0 03230068 GT 272-A ± 2 8,1 0,85 Управление Герметичный изм. стержнем сильфон Витон нет Щупы GT 282 с радиальным выходом кабеля Стандартные щупы 03230053 GT 282 03230069 GT 282-A Диапазон Верхний измерения (мм) отвод (мм) Н Управление Герметичный изм. стержнем сильфон ± 2 ± 2 1,0 0,85 Витон нет Путь от электрического нуля до верхнего упора измерительного стержня. Номинальное значение при электрическом нуле; макс. отклонение ±25%. Действительно при вертикальном положении щупа и измерительном стержне, направленном вниз, а также для статическогоактивируется пневматическим давлением. Движение вверх измерительного стержня активируется только силой пружины. Давление (бар) номинальное 1,1 1,0 1,1 1,0 максимальное 1.5 6,0 1.5 6,0 мм 10.3 10.3 10.3 10.3 мкм 0,05 0,05 0,05 0,05 мкм 0,05 0,05 0,05 0,05 мкм 0,2 + 3 L3 0,2 + 3 L3 0,2 + 3 L3 0,2 + 3 L3 а Технический паспорт 03200414 03200431 03200390 03200432 DIN 32876 j'J часть 1 См. в таблице , Рабочее положе-ние любое Зажимной ДШ хвостовик диаметр 8 мм. Измерительный стержень с шариковой направляющей. Фиксированные верхний и нижний упоры. Измерительная вставка сменная. Резьба М2,5. Твердосплавный шарик диаметр 3 мм. Длина кабеля 2 м. Штекер DIN45322, 5 контактный разъем. Зажимной хво-k стовик покрыт никелем. Измерительный стержень закаленная, нержавеющая сталь. Герметичные сильфоны витон, высокопрочный эластомер G Перемещаемая масса 8 Несущая частота 113 кГц (±5%). Максимальная механическая частота 60 Гц. t 0,15 мкм/°С 20 ± 0,5°C от -10 до 65°С 80 (ilJVlJi Защита IP65 Т (стандарт IEC J 60529), IP50 для GT 272A и GT 282A N0 Транспортная упаковка j Идентификационный номер Протокол испытаний с сертификатом соответствия Макс. допустимые погрешности для линейности (длина в мм). O-22 Электронные приборы для измерения длины аналоговые
