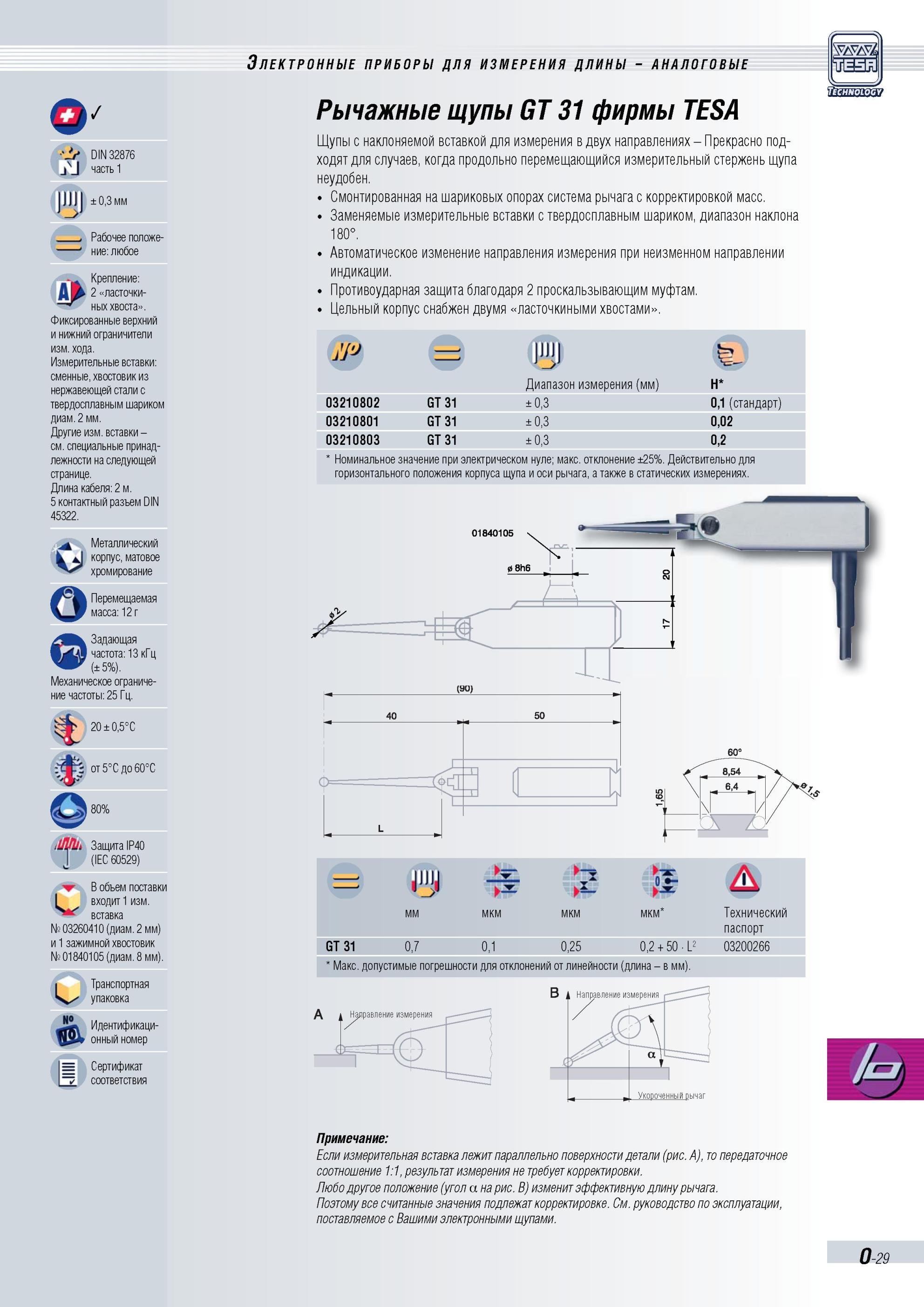

Рычажные щупы GT 31 фирмы TESA Щупы с наклоняемой вставкой для измерения в двух направлениях Прекрасно подходят для случаев, когда продольно перемещающийся измерительный стержень щупа неудобен. Смонтированная на шариковых опорах система рычага с корректировкой масс. Заменяемые измерительные вставки с твердосплавным шариком, диапазон наклона 180°. Автоматическое изменение направления измерения при неизменном направлении индикации. Противоударная защита благодаря 2 проскальзывающим муфтам. Цельный корпус снабжен двумя ласточкиными хвостами. Диапазон измерения (мм) Н 93210802 GT 31 9 0,3 0,1 (стандарт) 03210801 GT 31 ± 0,3 0,02 03210803 GT 31 ± 0,3 0,2 Номинальное значение при электрическом нуле; макс. отклонение ±25%. Действительно для горизонтального положения корпуса щупа и оси рычага, а также в статических измерениях. мм мкм и мкм А мкм Технический паспорт GT 31 0,7 0,1 0,25 0,2 + 50 L2 03200266 Макс. допустимые погрешности для отклонений от линейности (длина в мм). Направление измерения Примечание Если измерительная вставка лежит параллельно поверхности детали (рис. А), то передаточное соотношение 1 1, результат измерения не требует корректировки. Любо другое положение (угол а на рис. В) изменит эффективную длину рычага. Поэтому все считанные значения подлежат корректировке. См. руководство по эксплуатации, поставляемое с Вашими электронными щупами. O-29 DIN 32876 часть ±0,3мм t Рабочее положение любое Крепление 2 ласточкиных хвоста. Фиксированные верхний и нижний ограничители изм.хода. Измерительные вставки сменные, хвостовик из нержавеющей стали с твердосплавным шариком диаметр 2 мм. Другие изм. вставки -см.специальные принадлежности на следующей странице. Длина кабеля 2 м. 5 контактный разъем DIN 45322. Металлический корпус, матовое О хромирование Перемещаемая масса 12 Задающая частота 13 кГц (±5%). Механическое ограничение частоты 25 Гц. 20 ± 0,5°C 3 от 5°С до 60°С .ть, W 80% Защита IP40 (IEC 60529) В объем поставки входит 1 изм. вставка № 03260410 (диам. 2 мм) и 1 зажимной хвостовик № 01840105 (диам. 8 мм). N0 Транспортная упаковка Идентификационный номер Сертификат соответствия Электронные приборы для измерения длины аналоговые
