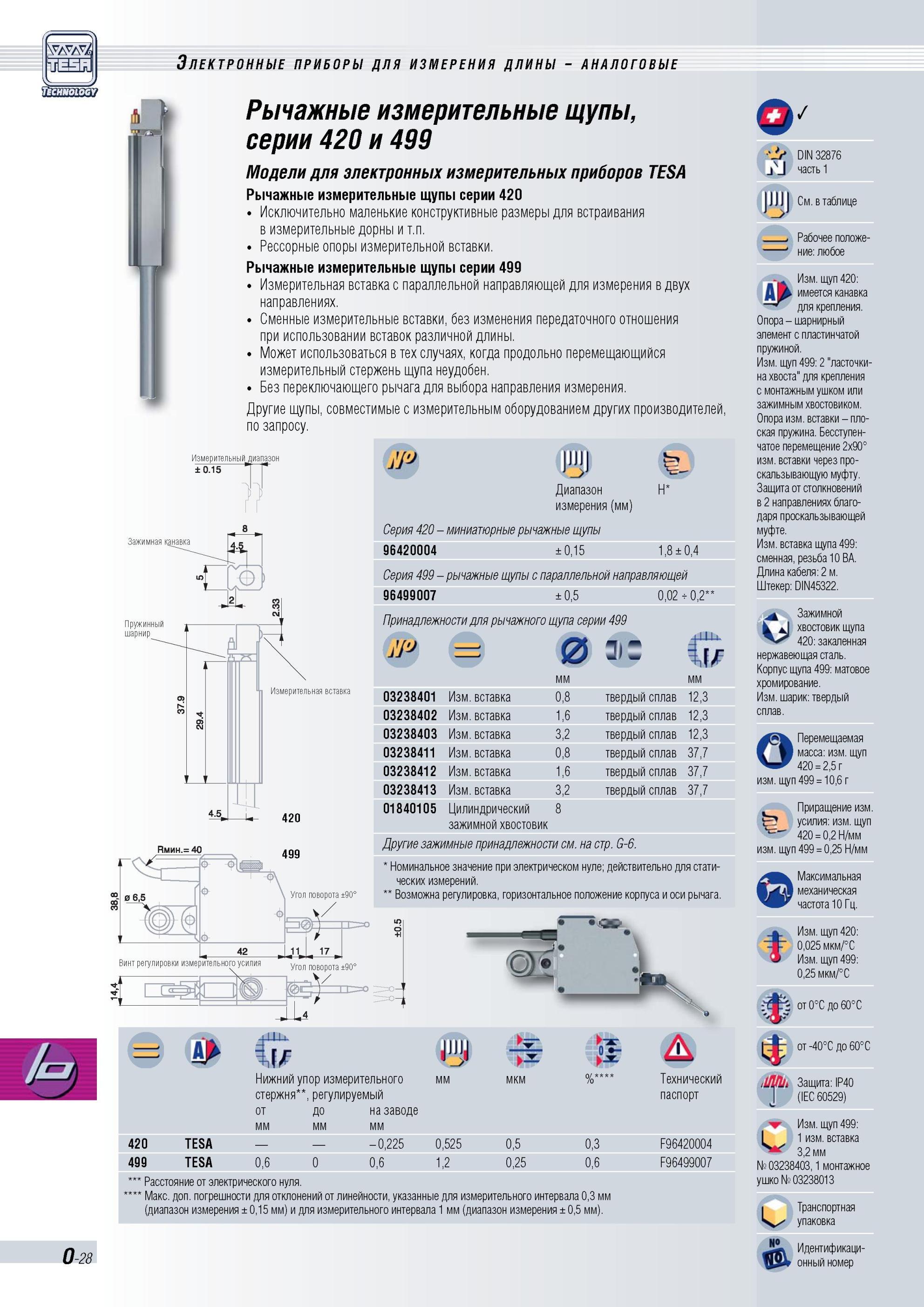

Рычажные измерительные щупы Tesa серии 420 и 499 Модели для электронных измерительных приборов TESA Рычажные измерительные щупы серии 420 Исключи

Рычажные измерительные щупы Tesa серии 420 и 499 Модели для электронных измерительных приборов TESA Рычажные измерительные щупы серии 420 Исключительно маленькие конструктивные размеры для встраивания в измерительные дорны и т.п. Рессорные опоры измерительной вставки. Рычажные измерительные щупы серии 499 Измерительная вставка с параллельной направляющей для измерения в двух направлениях. Сменные измерительные вставки, без изменения передаточного отношения при использовании вставок различной длины. Может использоваться в тех случаях, когда продольно перемещающийся измерительный стержень щупа неудобен. Без переключающего рычага для выбора направления измерения. Другие щупы, совместимые с измерительным оборудованием других производителей, по запросу. УР О' Диапазон измерения (мм) Серия 420 миниатюрные рычажные щупы 96420004 ± 0,15 1,8 ± 0,4 Серия 499 рычажные щупы с параллельной направляющей 96499007 ± 0,5 0,02 + 0,2 Принадлежности для рычажного щупа серии 499 0 31 Rmhh.= 40 499 мм 03238401 Изм. вставка 0,8 твердый сплав 03238402 Изм. вставка 1,6 твердый сплав 03238403 Изм. вставка 3,2 твердый сплав 03238411 Изм. вставка 0,8 твердый сплав 03238412 Изм. вставка 1,6 твердый сплав 03238413 Изм. вставка 3,2 твердый сплав 01840105 Цилиндрический 8 зажимной хвостовик Другие зажимные принадлежности см. на стр. G-6. Номинальное значение при электрическом нуле; действительно для статических измерений. Возможна регулировка, горизонтальное положение корпуса и оси рычага. i мм 12.3 12.3 12.3 37.7 37.7 37.7 Винт регулировки измерительного усилия Угол поворота ±90° 1СС=о Нижний упор измерительного стержня, регулируемый Технический паспорт от до на заводе мм 420 TESA -0,225 0,525 0,5 0,3 F96420004 499 TESA 0,6 0 0,6 1,2 0,25 0,6 F96499007 Расстояние от электрического нуля. Макс. доп. погрешности для отклонений от линейности, указанные для измерительного интервала 0,3 мм (диапазон измерения ± 0,15 мм) и для измерительного интервала 1 мм (диапазон измерения ± 0,5 мм). DIN 32876 часть 1 См. в таблице Рабочее положение любое ( Изм. щуп 420 имеется канавка для крепления. Опора шарнирный элемент с пластинчатой пружиной. Изм. щуп 499 2 "ласточкина хвоста” для крепления с монтажным ушком или зажимным хвостовиком. Опора изм. вставки плоская пружина. Бесступенчатое перемещение 2х90° изм. вставки через проскальзывающую муфту. Защита от столкновений в 2 направлениях благодаря проскальзывающей муфте. Изм. вставка щупа 499 сменная, резьба 10 ВА. Длина кабеля 2 м. Штекер DIN45322. Зажимной k J хвостовик щупа 420 закаленная нержавеющая сталь. Корпус щупа 499 матовое хромирование. Изм. шарик твердый сплав. Перемещаемая масса изм. щуп 420 2,5 изм. щуп 499 10,6 Приращение изм. усилия изм. щуп 420 0,2 Н/мм изм. щуп 499 0,25 Н/мм Максимальная механическая частота 10 Гц. Изм. щуп 420 0,025 мкм/°С Изм. щуп 499 0,25 мкм/°С от 0°С до 60°С от -40°С до 60°С tl/libi Защита IP40 (IEC 60529) I-w Изм. щуп 499 1 изм. вставка 3,2 мм № 03238403,1 монтажное ушко № 03238013 O-28 N0 Транспортная упаковка j Идентификационный номер Электронные приборы для измерения длины аналоговые
